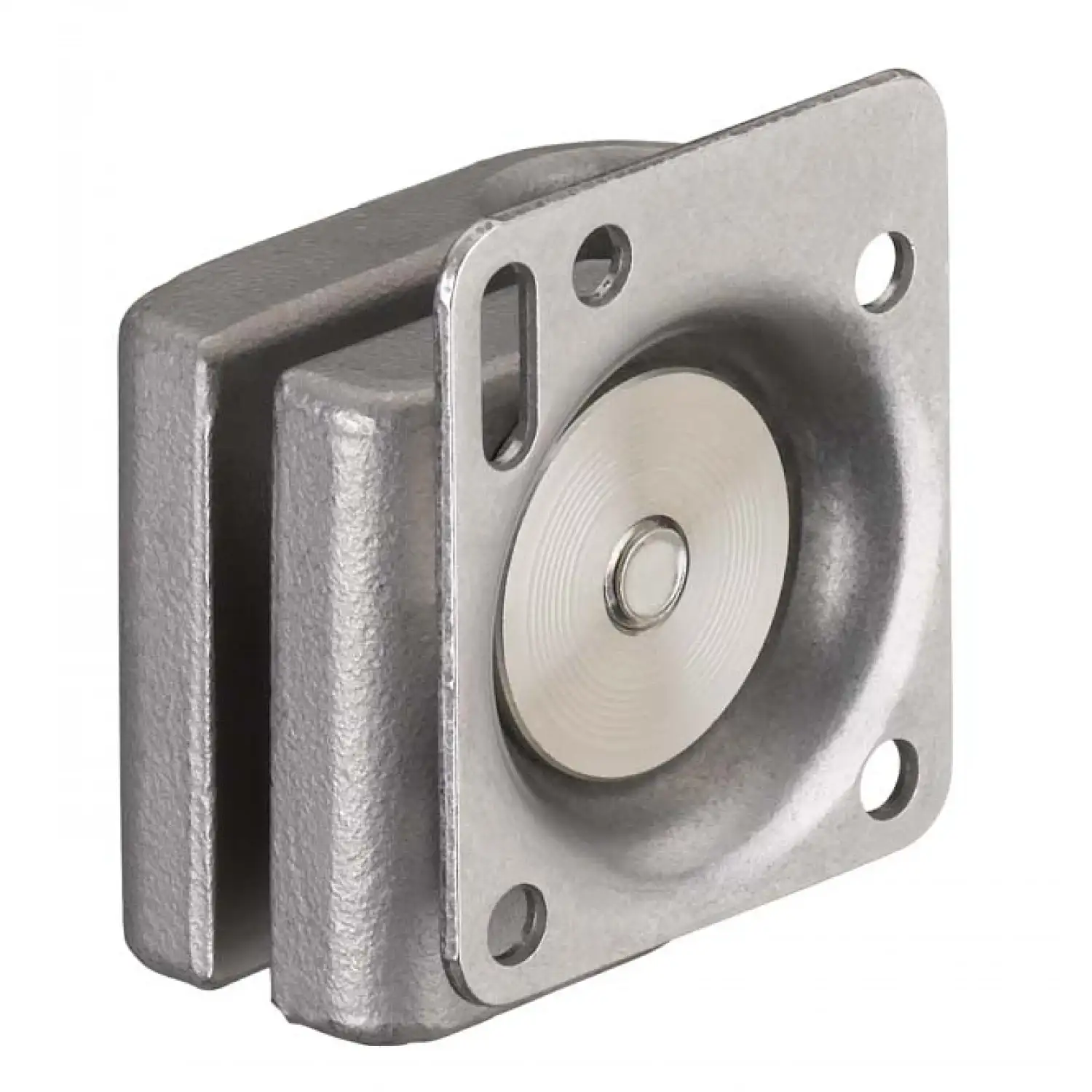

Система крепления Leuze BTU 200M.5-D12
Система крепления
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Leuze BTU 200M.5-D12 — система крепления. Артикул 50120426 обозначает конкретное исполнение. Монтажная принадлежность используется для размещения оборудования в предусмотренном рабочем положении. При подборе проверяют посадочные размеры, сопрягаемые элементы и совместимость с конкретным устройством. Крепление должно сохранять выбранную ориентацию после сборки и не мешать подключению или обслуживанию.
Предусмотренный способ крепления — поворотное, 360°, регулируемое, зажимное крепление. Его учитывают при подготовке посадочного места и выборе положения устройства.
Указанная применяемость: 18 датчики серии, 25B датчики серии, 28 датчики серии, 3B датчики серии, 3C датчики серии, 5 датчики серии, 55 датчики серии. Перед сборкой сопоставляют полную маркировку сопрягаемого изделия и его монтажное исполнение.
До окончательной фиксации проверяют доступ к крепежу, разъёмам и рабочей части установленного устройства. Для оптических компонентов дополнительно сохраняют возможность требуемой юстировки. Принадлежность выбирают по её геометрии и указанной применяемости.
Технические характеристики
- Модель
- BTU 200M.5-D12
- Тип крепления
- Turning, 360°, Adjustable, Clampable
- Комплектность
- 2x M3 x 18 screw, 2x M3 mounting nut, 2x position washers
- Подходит для
- 18 series sensors, 25B series sensors, 28 series sensors, 3B series sensors, 3C series sensors, 5 series sensors, 55 series sensors
- Конструкция монтажного устройства
- Mounting system
- Монтажные материалы устройства
- Нержавеющая сталь
- Тип крепления в устройство
- Screw type, Suited for M3 screws
- Тип крепления на систему
- For 12 mm rod
- Стандартное обозначение, крепления из нержавеющей стали
- V2A
- Товар совместимый
- Нет
- Единица продажи
- шт
- Артикул производителя
- 50120426
