Описание

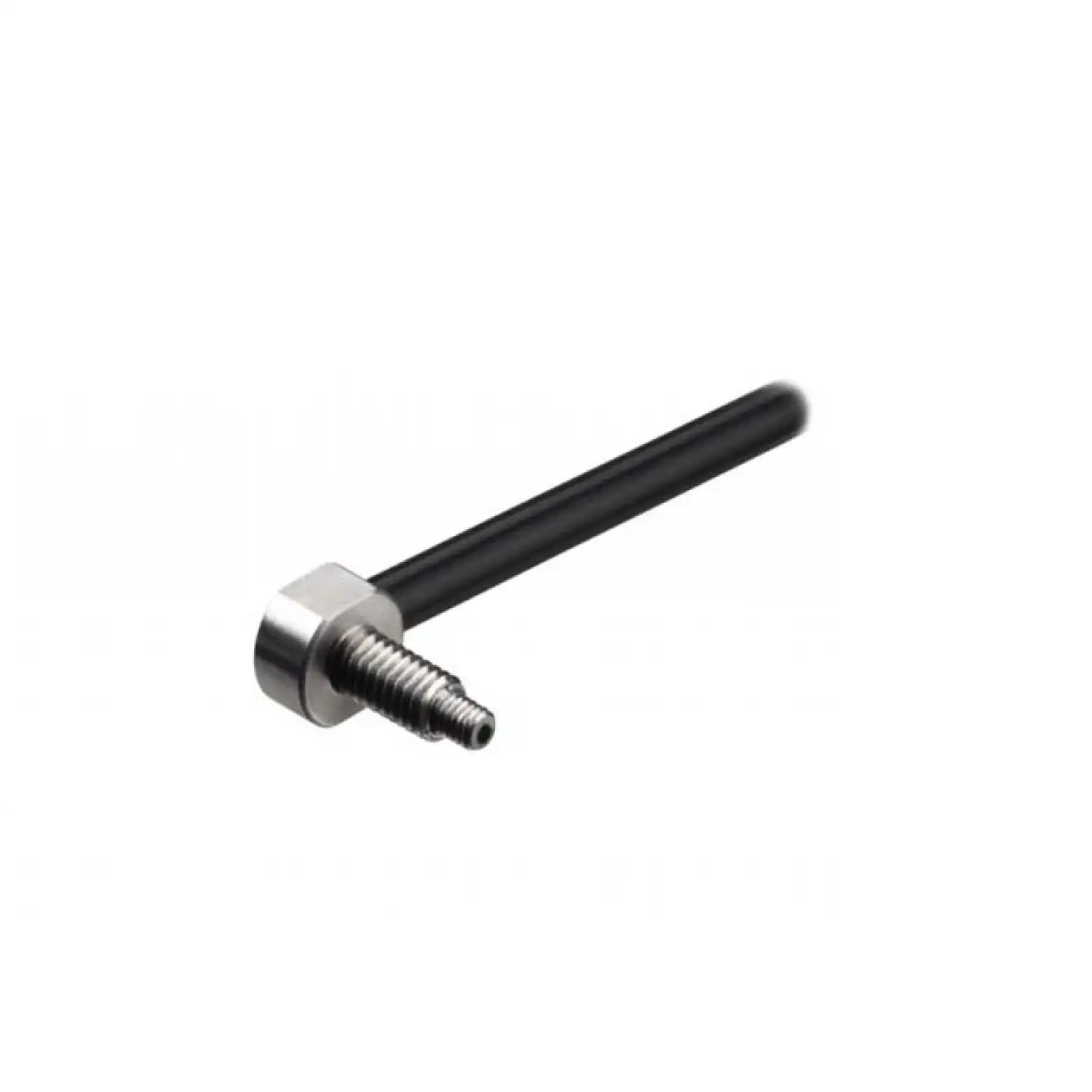

Leuze KFX-ETY-67TZ-20 — оптоволокно пластиковое для диффузного отражения от предмета. Артикул 50117764 обозначает конкретное исполнение серии KFX. Оптоволокно переносит свет между усилителем и точкой обнаружения. Такое построение позволяет отдельно разместить электронную часть и рабочий наконечник. При компоновке учитывают схему контроля, форму наконечника, маршрут прокладки и допустимый изгиб выбранного световода.
Минимальный диаметр обнаруживаемого объекта указан как 0.2 мм; размер фактической детали сопоставляют с этим условием.
Допустимая температура окружающей среды при эксплуатации — -55…70 °C.
Совместимость с усилителем и способ установки проверяют по точному исполнению. Наконечник фиксируют в рабочем положении, а трассу прокладывают с учётом механических воздействий. После монтажа проверяют прохождение света и обнаружение реального объекта в заданной геометрии.
Технические характеристики
- Модель
- KFX-ETY-67TZ-20
- Тип
- Пластик fiber optics with bend protection (KFX)
- Серия
- KFX
- Принцип действия
- Diffuse reflection principle
- Температура окружающей среды при эксплуатации
- -55 ... 70 °C
- Материал оболочки
- PE
- Дизайн
- Cylindrical
- Выход луча
- Lateral
- Область применения
- General applications
- Волокно сердечника
- Single fiber core
- Внешний диаметр
- 2.2 mm
- Длина волокна
- 2,000 mm
- Крепление наконечника
- M6
- Материал головки
- Нержавеющая сталь
- Метрическая резьба наконечника
- Нет
- Минимальный радиус изгиба (перемещение)
- R2
- Минимальный диаметр объекта
- 0.2 mm
- Затухание на длине волны λ = 650 Нм
- 210 dB/km
- Укладка
- Flexible
- Единица продажи
- шт
- Артикул производителя
- 50117764
