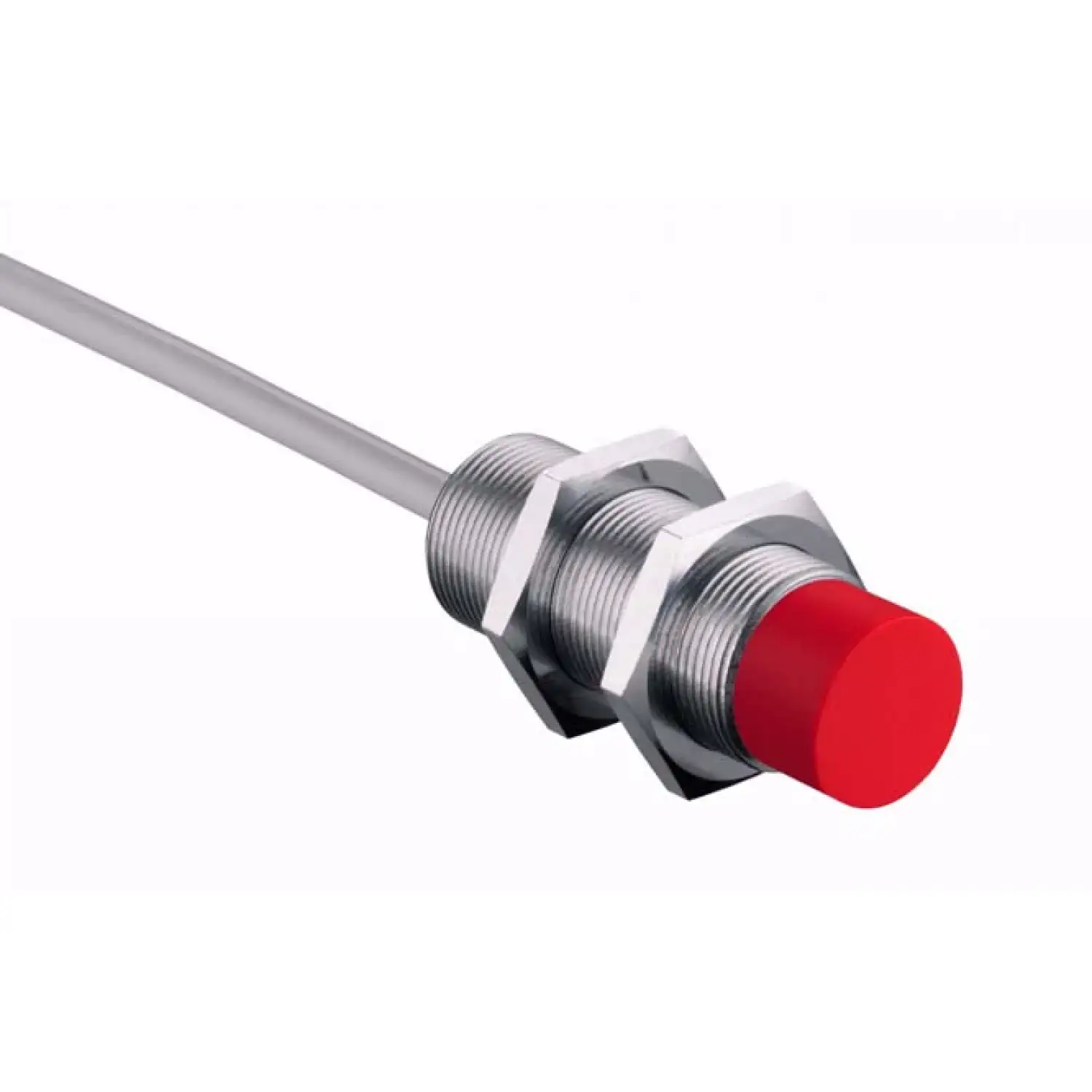

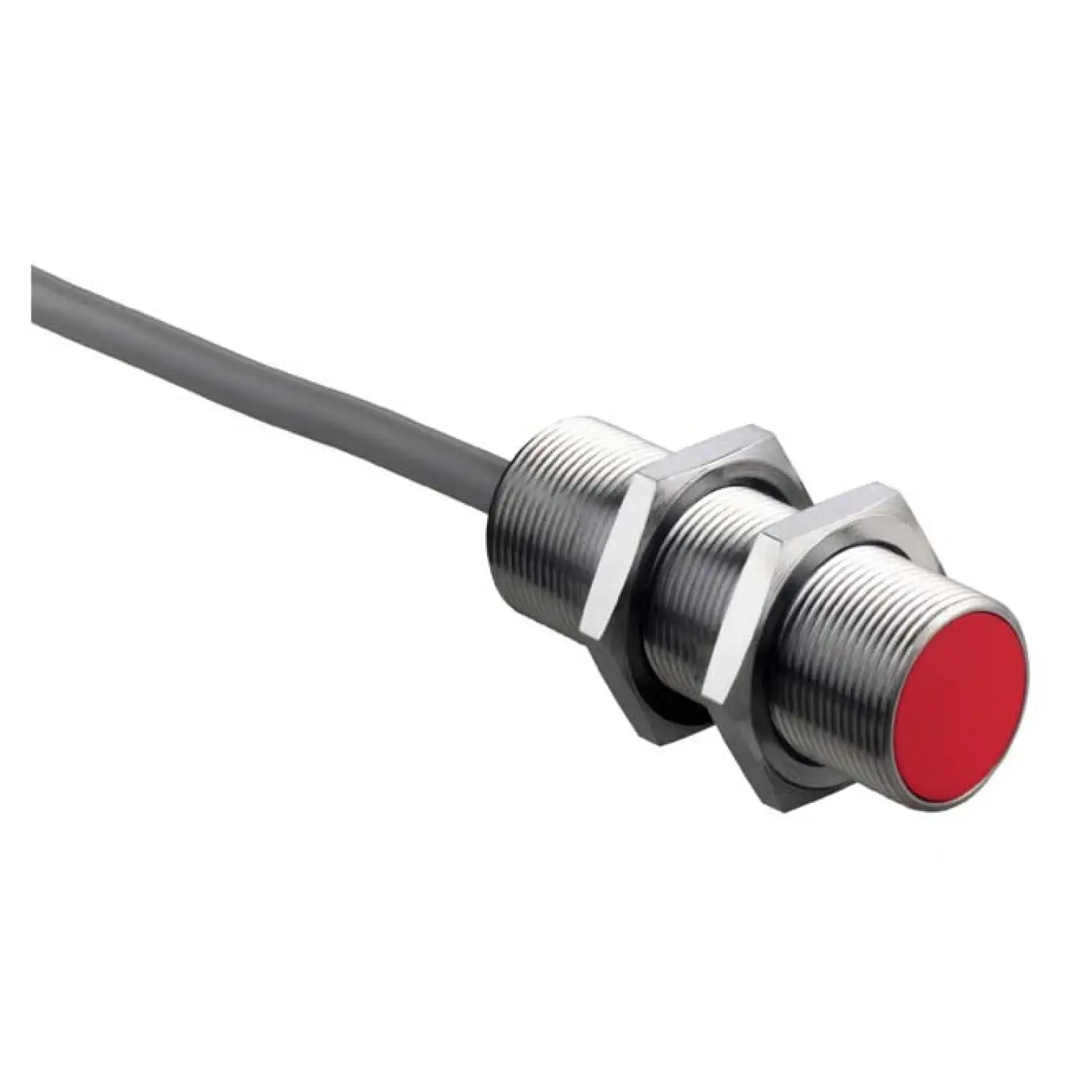

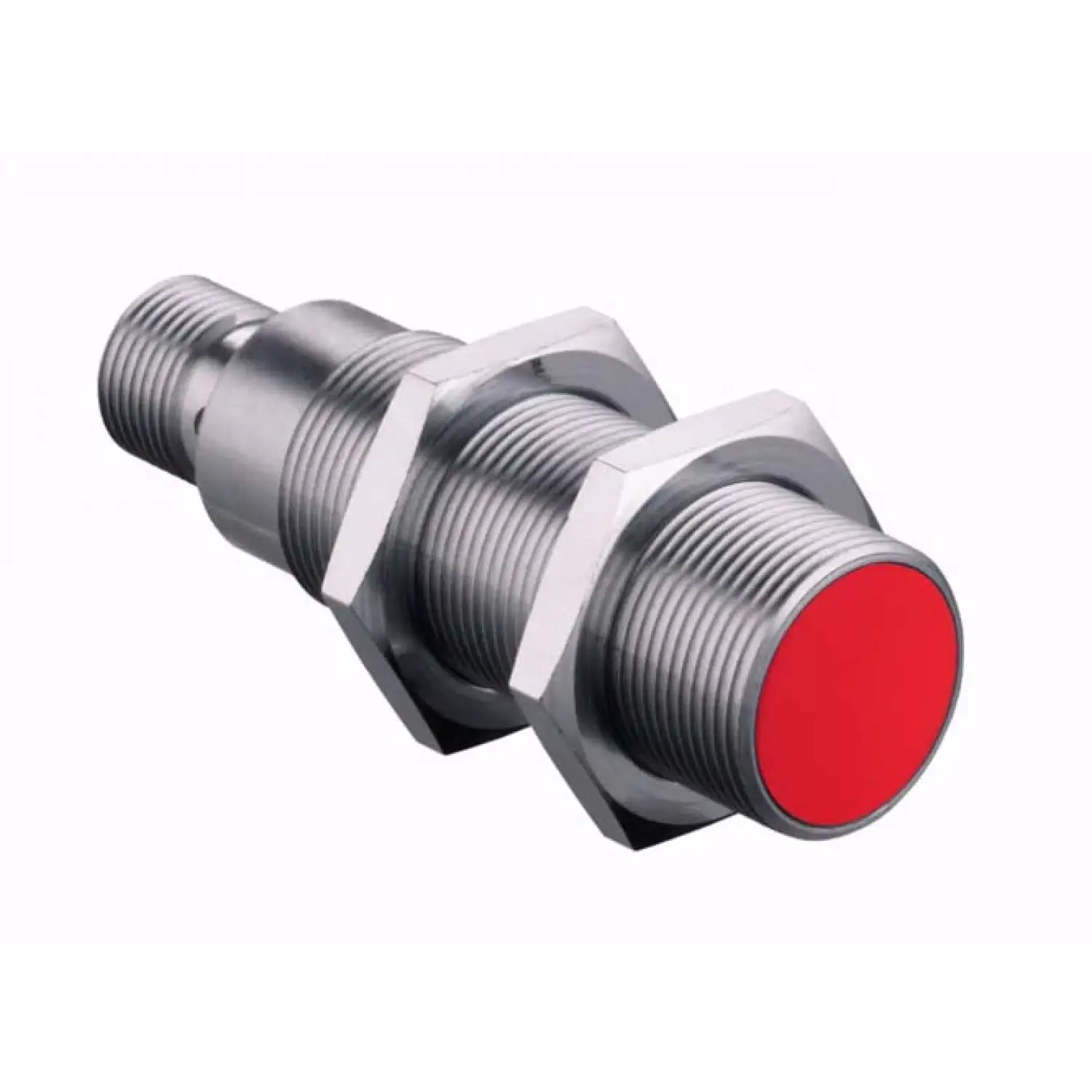

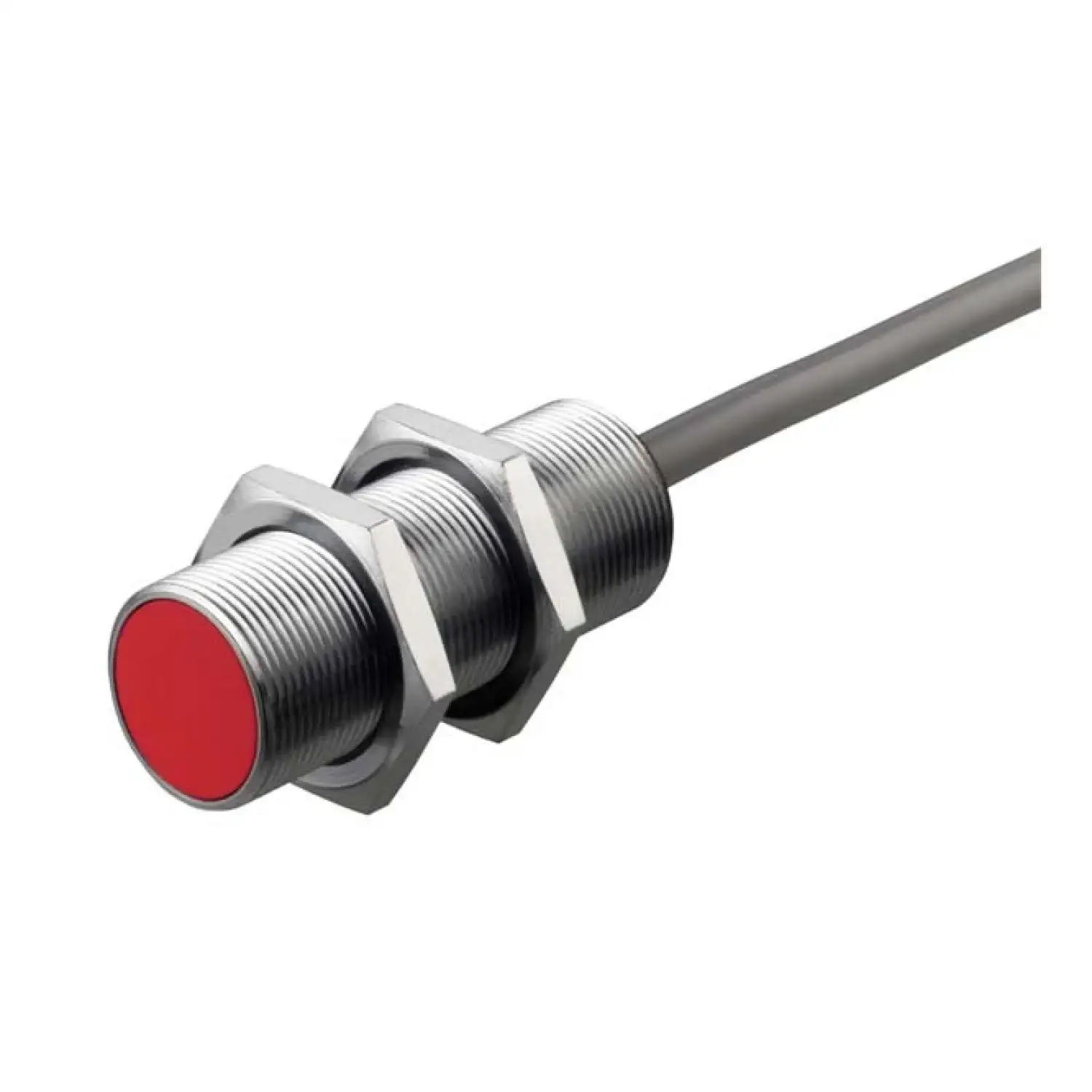

Индуктивный датчик Leuze IS 218MM/2NO-5E0
MPN / артикул: 50109694
Индуктивный датчик
Документация для оборудования2 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze IS 218MM/2NO-5E0 — индуктивный датчик серии 218. Артикул производителя: 50109694.
Тип выхода: Транзистор, NPN. Количество выходов: 1 шт.. Напряжение питания UB: 10 ... 30 V, DC. Частота переключения: 2,000 Hz. Тип подключения: Кабель. Длина кабеля: 2,000 mm.
Материал корпуса: Металл. Степень защиты: IP 67. Температура окружающей среды при эксплуатации: -25 ... 70 °C.
Перед заказом проверьте артикул 50109694, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- IS 218MM/2NO-5E0
- Серия
- 218
- Материал корпуса
- Металл
- Тип выхода
- Транзистор, NPN
- Защита
- защита от переполюсовки, Inductive protection, защита от короткого замыкания
- Количество выходов
- 1 шт.
- Принцип переключения
- NO (normally open)
- Напряжение питания UB
- 10 ... 30 V, DC
- Остаточная пульсация
- 0 ... 20 %, от UB
- Ток холостого хода
- 0 ... 10 mA
- Частота переключения
- 2,000 Hz
- Функции
- Выходной сигнал, Питание
- Тип подключения
- Кабель
- Тип крепления
- Mounting thread, с помощью дополнительного крепления
- Масса нетто
- 116 g
- Температура окружающей среды при эксплуатации
- -25 ... 70 °C
- Степень защиты
- IP 67
- Класс защиты
- II
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Длина кабеля
- 2,000 mm
- Количество проводников
- 3 -wire
- Резьба
- M18 x 1 mm
- Металл корпуса
- Nickel-plated brass
- Предельный рабочий диапазон
- 5 mm
- Гистерезис переключения
- 10 %
- Размер (Ш x Д)
- 18 mm x 52 mm
- Алюминий
- 0.35
- Латунь
- 0.45
- Медь
- 0.3
- Нержавеющая сталь
- 0.75
- Стали Fe360
- 1
- Коммутируемый ток, макс.
- 200 mA
- Остаточный ток, макс.
- 0.1 mA
- Падение напряжения
- ≤ 2 V
- Стабильность повторяемости, max (% от сР)
- 5 %, For UB = 20 … 30 V DC, ambient temperature Ta = 23 °C ± 5 °C
- Температурный дрейф, макс. (в % ОТ сР)
- 10 %, Over the entire operating temperature range
- Тип напряжения
- DC
- Материал оболочки
- PVC
- Сечение провода
- 0.34 mm²
- Цвет кабеля
- серый
- Количество соединений
- 1 шт.
- Дизайн
- Cylindrical
- Материал торцевой части
- Пластик, Polybutylene (PBT)
- Стандартная испытательная пластинка
- 18 x 18 mm², Fe360
- Тип монтажа
- Embedded
- Цвет корпуса
- красный, RAL 3000, Silver
- Количество светодиодов
- 1 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -25 ... 70 °C
- Рабочий диапазон са
- 0 ... 4 mm
- Стартовая задержка
- 60 ms
- Процедура испытания по ЭМС в соответствии со стандартом
- IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4
- Единица продажи
- шт
- Артикул производителя
- 50109694
Материалы
Документация
Leuze IS — обзор индуктивных датчиковEN · PDF на prom-elec.com · ред. 02-2017/08
Leuze IS 218MM/2NO-5E0 — технический паспорт 50109694EN · PDF на prom-elec.com · ред. 2020-12-15
