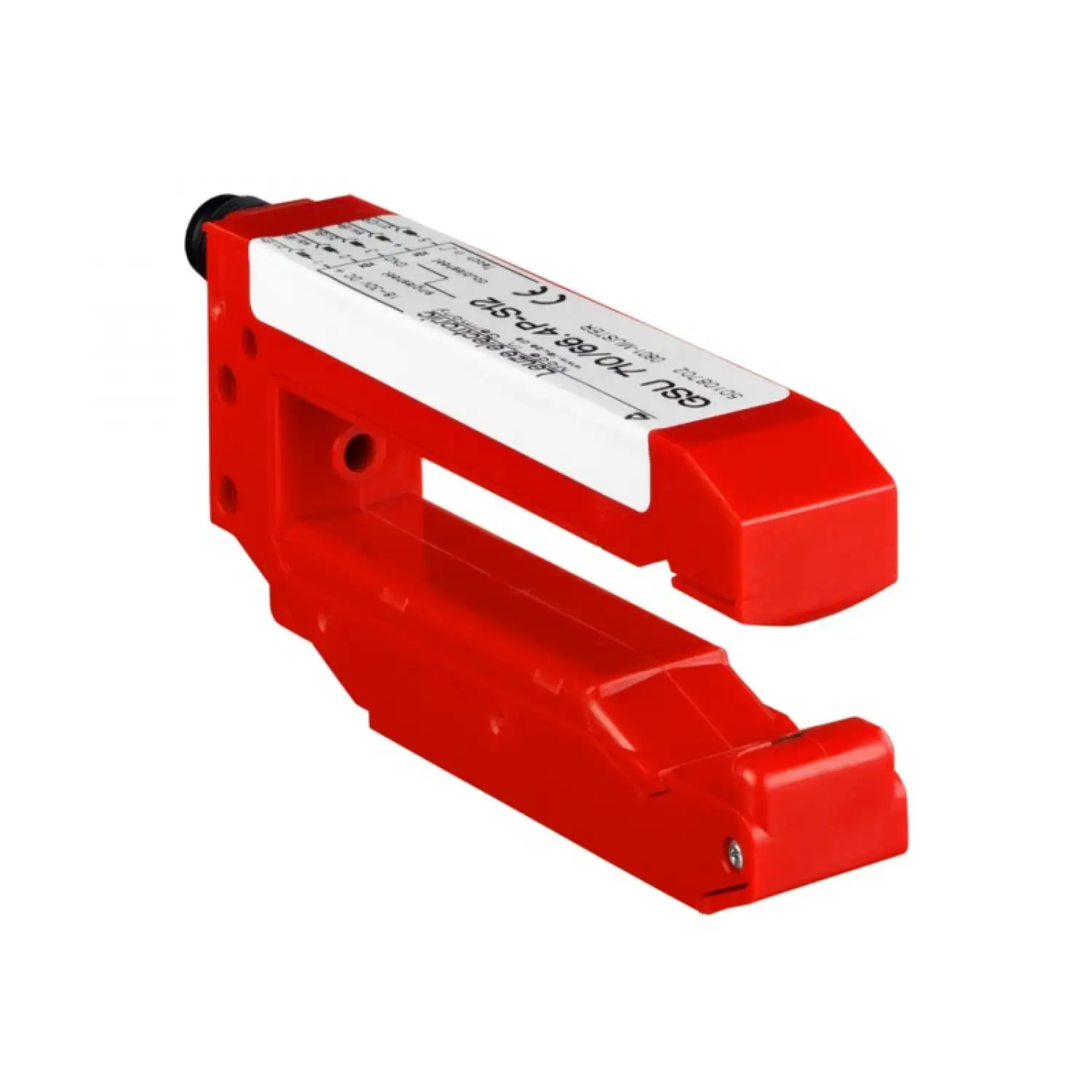

Датчик контроля двойного листа Leuze GSU 710/66.4P-S12

Leuze GSU 710/66.4P-S12 — датчик контроля двойного листа. Артикул 50108702 обозначает конкретное исполнение серии 710. Компонент используется в системе контроля подачи листового материала, где требуется различать предусмотренные состояния проходящего слоя. При построении узла учитывают свойства материала, положение зоны контроля и совместимость составляющих системы. Настройку выполняют на фактических образцах.

Частота переключения указана как 200 Гц; её сопоставляют с темпом прохождения объектов и продолжительностью сигнала.

Для питания требуется 18…30 В, DC. Источник выбирают с учётом указанного диапазона и условий питания устройства. Выход выполнен по схеме «Транзистор, двухтактный выход (push-pull)»; принимающий вход должен соответствовать этому электрическому исполнению.

Подключение выполнено в исполнении «Разъём; M12; число контактов — 5». Ответную часть и назначение контактов проверяют по схеме подключения.

Габариты корпуса — 20 мм x 49 мм x 107 мм. При компоновке дополнительно оставляют пространство для подключения и доступа к креплению. Материал корпуса: Пластик. Степень защиты указана как IP 40; требуемое состояние соединений и условия монтажа принимают по документации. Допустимая температура окружающей среды при эксплуатации — 0…50 °C.

При наладке проверяют все состояния, которые должен различать контрольный узел, включая отсутствие материала и предусмотренные варианты его подачи. Электрический сигнал согласуют с логикой машины. Чувствительную часть и электронные компоненты подбирают в соответствии с документацией исполнения.
