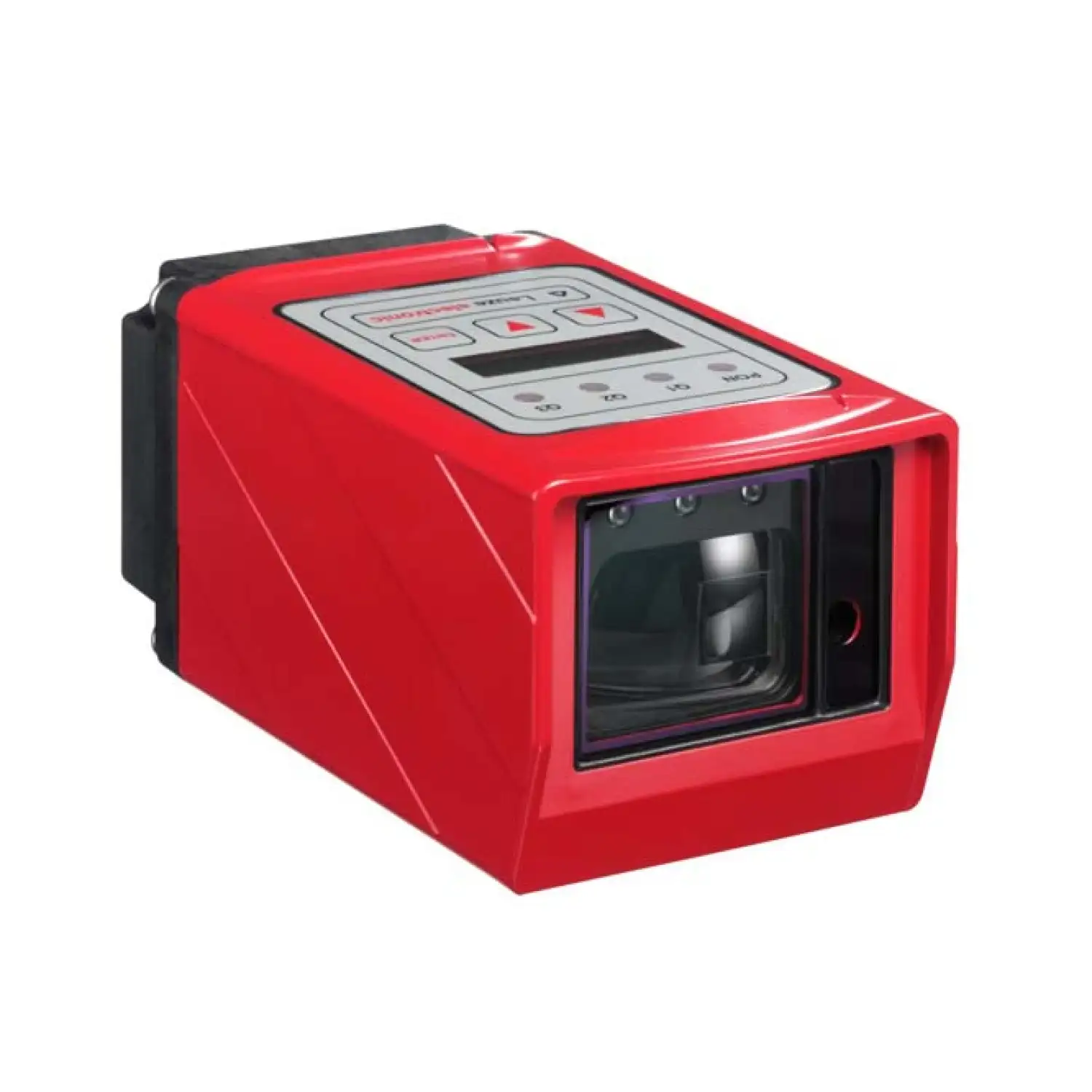

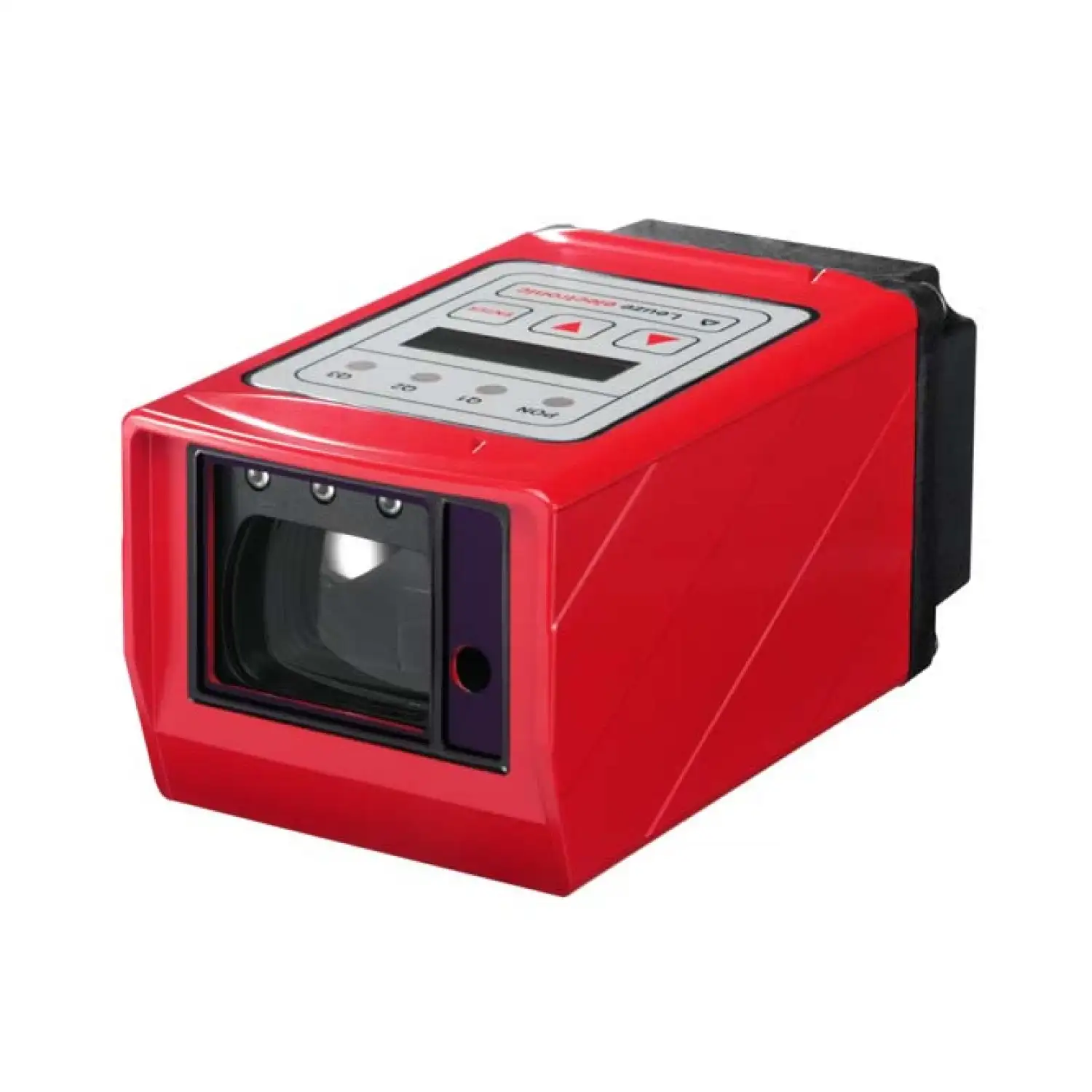

Оптический датчик расстояния Leuze ODSL 30/24-30M-S12
MPN / артикул: 50040720
Оптический датчик расстояния
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze ODSL 30/24-30M-S12 — оптический датчик расстояния серии 30. Артикул производителя: 50040720.
Источник света: Laser, красный. Тип выхода: Транзистор, двухтактный выход (push-pull). Количество выходов: 3 шт.. Напряжение питания UB: 10 ... 30 V, DC. Тип подключения: Разъём. Материал корпуса: Металл.
Размеры (Ш × В × Г): 79 mm x 69 mm x 150 mm. Степень защиты: IP 67. Температура окружающей среды при эксплуатации: -10 ... 45 °C.
Перед заказом проверьте артикул 50040720, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- ODSL 30/24-30M-S12
- Серия
- 30
- Материал корпуса
- Металл
- Источник света
- Laser, красный
- Тип выхода
- Транзистор, двухтактный выход (push-pull)
- Количество выходов
- 3 шт.
- Напряжение питания UB
- 10 ... 30 V, DC
- Функции
- Programmable
- Тип подключения
- Разъём
- Размеры (Ш × В × Г)
- 79 mm x 69 mm x 150 mm
- Материал оптической крышки
- Glass
- Масса нетто
- 650 g
- Настройка/управление
- Membrane keyboard, LC Display
- Температура окружающей среды при эксплуатации
- -10 ... 45 °C
- Степень защиты
- IP 67
- Класс защиты
- II
- Сертификаты
- c UL US
- Соответствует стандартам
- IEC 60947-5-2
- Резьба
- M12
- Материал коннектора
- Пластик
- Количество контактов
- 8 -pin
- Металл корпуса
- Diecast aluminum
- Применение
- Length measurement in material cutting, Collision protection of cranes / gantry cranes, Fill-level monitoring, Positioning of skillet systems and side-tracking skates
- Cистема сканирования
- Against object
- Размер пятна на дистанции датчика
- 6 mm [10,000 mm]
- Класс лазера
- 2, IEC/EN 60825-1:2007
- Комплектность
- Mounting bracket
- Температура окружающей среды при хранении
- -40 ... 70 °C
- Повторяемость
- 2 mm
- Разрешение
- 1.0 mm
- Время измерения
- 30 ... 100 ms
- Принцип оптического измерения расстояния
- Phase measurement
- Точность
- 2 mm
- Количество цифровых входов переключения
- 2 шт.
- Диапазон измерений (6 ... 90 % диффузного отражения)
- 200 ... 30,000 mm
- Единица продажи
- шт
- Артикул производителя
- 50040720
Материалы
Документация
Leuze ODSL / ODS / ODKL / HRT / HT — обзор оптических датчиков расстоянияEN · PDF на prom-elec.com · ред. 01-2018/05
