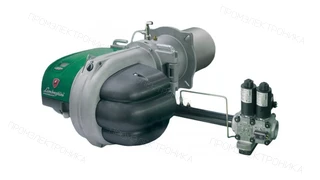

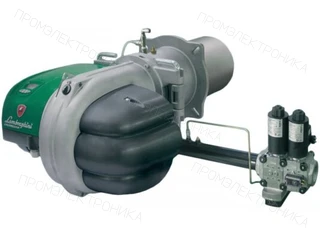

Газовая горелка Lamborghini LMB G 300 (K1") (VCV-L 125)

Газовая горелка Lamborghini LMB G 300 (K1") (VCV-L 125): техническое описание

Газовая горелка Lamborghini LMB G 300 (K1") (VCV-L 125) — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — двухступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 106 до 320 кВт; противодавление — от 0 до 5,75 мбар; расход газа — от 12,2 до 33,9 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 230 мм; диаметр пламенной трубы — 124 мм; присоединение — Rp 1"; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 715 Вт; степень защиты — IP44; температура окружающей среды — от 0 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 370 Вт.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Lamborghini; артикул или обозначение — Z300873770. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
