Газовая горелка Lamborghini EM 9-E.D3 (MB405)

Газовая горелка Lamborghini EM 9-E.D3 (MB405): техническое описание

Газовая горелка Lamborghini EM 9-E.D3 (MB405) — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — одноступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 43 до 89,5 кВт; противодавление — от 0 до 1,5 мбар; расход газа — от 4,3 до 9 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

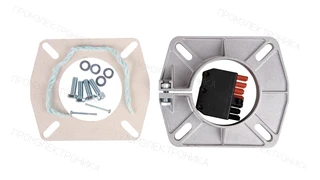

Монтажное исполнение: пламенная труба — Регулируемая; длина пламенной трубы — 40 - 140 мм; диаметр пламенной трубы — 90 мм; присоединение — Rp 3/4"; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 230 Вт; степень защиты — IP20. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 100 Вт; уровень шума — 70 дБ.

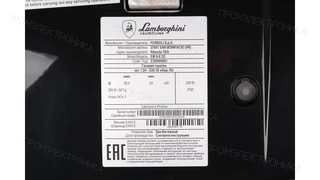

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Lamborghini; артикул или обозначение — Z300860311. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
