- Вес, кг
- 0.93
- Ширина, см
- 11
- Высота, см
- 10
- Длина, см
- 10.2
- Степень защиты
- IP54
- Способ сжигания
- наддувные
- Код производителя
- 88660253
- Вид топлива
- газовые
- Рабочая температура окр. среды
- от -20 до 60 °C
- Исполнение горелки
- прогрессивная
- Типообозначение
- BCU 570WC1F1U0K1-E
- Серия
- BCU
- Код ТН ВЭД
- 90268020
- Страна происхождения
- DE

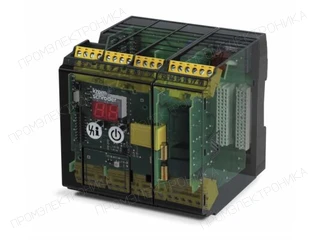

- Тип
- Автомат управления горелкой
- Серия
- 570
- Исполнение для рынка
- Сертификация EU; сертифицировано для систем до SIL 3 (соответствует PL e)
- Напряжение питания
- 230 В AC, 50/60 Гц
- Система контроля герметичности клапанов
- Да
- Регулирование мощности
- Модулирующее регулирование мощности с интерфейсом для привода IC
- Контроль пламени
- С ионизационным или УФ-сигналом
- Электрическое подключение
- Винтовые соединительные клеммы
- Индивидуальная упаковка
- Да
- 04 Контроль пламени
- ионизационный контроль
- 01 Порог отключения горелки
- 5 мкА
- 07 Попытки запуска горелки
- 1
- 09 Повторный запуск
- Нет
- 10 Аварийный останов
- С аварийной блокировкой
- 12 Защита от высокого давления газа
- С аварийной блокировкой
- 13 Отключение при низком давлении
- С аварийной блокировкой
- 15 Отключение при недостатке воздуха
- С аварийной блокировкой
- 19 Время безопасности во время работы
- 1 с
- 40 Регулирование мощности
- С IC 20
- 30 Время разгона вентилятора tGV
- 0 с
- 32 Контроль расхода воздуха при регулируемой подаче
- Выкл.; разрешение регулятора
- 33 Запуск с предварительной продувкой
- Да (зависит от P34 — времени предварительной продувки tPV)
- 34 Время предварительной продувки tPV
- 6000 с
- 35 Контроль расхода воздуха при предварительной продувке
- С аварийной блокировкой
- 37 Время последующей продувки tPN
- 6000 с
- 38 Контроль расхода воздуха при последующей продувке
- Выкл.; регулирующий элемент в положение максимальной мощности
- 44 Задержка сигнала разрешения регулятора tRF
- 0 с
- 51 Система контроля герметичности клапанов
- Проверка герметичности перед запуском
- 52 Сбросной клапан (VPS)
- V2
- 56 Время измерения Vp
- 3600 с
- 59 Время открытия клапана V1 (tL1)
- 2 с
- 61 Минимальное время работы горелки tB
- 0 с
- 62 Минимальная пауза tBP
- 0 с
- 63 Задержка включения tE
- 0 с
- 67 Время работы в ручном режиме ограничено 5 мин.
- Да
- 78 Назначение горелки
- Горелка
- 80 Связь по полевой шине
- С проверкой адреса
- 93 Время предварительного розжига tVZ
- 1 с
- 94 1-е время безопасности при запуске
- 3 с
- 95 Время подтверждения пламени 1 tFS1
- 2 с
- Единица продажи
- шт
- MPN / артикул
- 88660253
