Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

BCU 370WFEU1D1B1 · 3D-модель
Kromschroder · Автоматы горения

Автомат горения Kromschroder BCU 370WFEU1D1B1 — 88601400

MPN / артикул: 88601400
Kromschroder

Автомат горения Kromschroder BCU 370WFEU1D1B1. MPN / артикул: 88601400. Напряжение питания: 230 В AC, 50/60 Гц; Контроль пламени: УФ-контроль (непрерывный режим с UVD).

Напряжение питания
230 В AC, 50/60 Гц
Контроль пламени
УФ-контроль (непрерывный режим с UVD)
Степень защиты
IP54
Запросить цену и срок
Производитель автоматикиKromschroder
MPN / артикул88601400
РазделАвтоматы горения
Единицашт

Серия: BCU · Модельный ряд: BCU 370 · Тип оборудования или детали: Автомат или блок управления горелкой · Вид изделия: Устройство · Страна происхождения: Германия · Серия: BCU · Тип: Системы управления горелкой · Цоколь: С цоколем

Документация для оборудования13 материалов; язык и редакция указаны отдельно

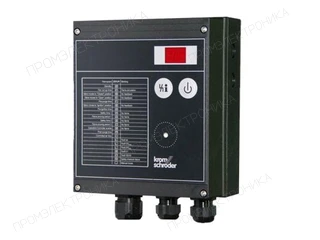

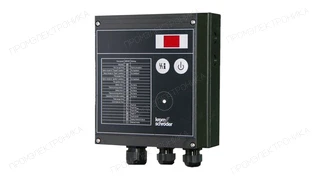

Фото товара

Автомат горения Kromschroder BCU 370WFEU1D1B1 — 88601400

1 / 3

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Автомат горения Kromschroder BCU 370WFEU1D1B1 — исполнение с артикулом 88601400.

Особенности исполнения BCU 370WFEU1D1B1

Напряжение питания — 230 В AC, 50/60 Гц; Контроль пламени — УФ-контроль (непрерывный режим с UVD); Степень защиты — IP54. Полный перечень параметров приведён в таблице характеристик.

Сверка перед заменой

Для BCU 370WFEU1D1B1 сравните полное обозначение на шильдике, питание, программу работы, способ контроля пламени и схему подключения. Совпадение корпуса или серии не подтверждает взаимозаменяемость. При наличии OEM-артикула укажите его вместе с моделью горелки.

Комплектация и заказ

Наличие цоколя, датчика, кабелей и дополнительных модулей в поставке подтвердите при заказе. В запросе укажите 88601400, количество и маркировку установленного оборудования.

Документы и схемы приведены отдельно с указанием языка. Для документов серии проверьте применимость к вашему исполнению и редакции устройства.

Перед заказом проверьте артикул 88601400, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
1.46
Ширина, см
9
Высота, см
20
Длина, см
17
Степень защиты
IP54
Способ сжигания
наддувные
Наличие цоколя
да
Код производителя
88601400
Вид топлива
газовые
Рабочая температура окр. среды
от -20 до 60 °C
Типообозначение
BCU 370WFEU1D1B1
Серия
BCU
Код ТН ВЭД
90268020
Страна происхождения
DE
Тип
Автомат управления горелкой серии 300
Исполнение для рынка
Для европейского рынка; тип испытан и сертифицирован по требованиям EC
Напряжение питания
230 В AC, 50/60 Гц
Управление вентилятором
Реле 3 A
Управление клапанами
Трёхпозиционное шаговое управление
Контроль пламени
УФ-контроль (непрерывный режим с UVD)
Функция цифрового входа
Контроль реле давления DGmax.
Интерфейс полевой шины
PROFIBUS DP
Электрическое подключение
С нижней частью корпуса
11 Минимальная пауза горелки tBP
0 с
07 Попытки запуска горелки
1
22 Задержка включения tE
0 с
21 Время предварительного розжига tVZ
1 с
12 Время безопасности 1 при запуске горелки/запальной горелки tSA1
3 с
13 Время подтверждения пламени 1 горелки/запальной горелки tFS1
2 с
14 Время безопасности 2 при запуске основной горелки tSA2
0 с
15 Время подтверждения пламени 2 основной горелки tFS2
0 с
29 Задержка сигнала разрешения регулятора tRF
0 с
10 Минимальное время работы горелки tB
0 с
09 Время безопасности во время работы tSB
1 с
27 V2 во время работы горелки
Вкл.
08 Поведение при погасании пламени во время работы
Аварийная блокировка
17 Проверка UVS (1 раз в 24 часа)
Выкл.
16 Время работы в ручном режиме ограничено 5 мин.
Да
04 Контроль воздуха при предварительной продувке
Вкл.
05 Контроль воздуха во время работы
Выкл.
23 Контроль минимального давления газа
Вкл.
24 Функция цифрового входа
Контроль реле давления DGmax.
20 Время разгона вентилятора tGV
2 с
25 Управление клапанами
Выкл.
06 Предварительная продувка при каждом запуске
Вкл.
18 Время предварительной продувки tPV
30 с
19 Время последующей продувки tPN
30 с
Единица продажи
шт
MPN / артикул
88601400
Точное исполнение

Как выбрать эту модель

BCU 370WFEU1D1B1

Артикул 88601400. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 34 параметров
BCU 370 Тип
Автомат управления горелкой серии 300
E Исполнение для рынка
Для европейского рынка; тип испытан и сертифицирован по требованиям EC
W Напряжение питания
230 В~, 50/60 Гц
F Управление вентилятором
Реле 3 A
E Управление клапанами
Трёхпозиционное шаговое управление
U1 Контроль пламени
УФ-контроль (непрерывный режим с UVD)
D1 Функция цифрового входа
Контроль реле давления DGmax.
B1 Интерфейс полевой шины
PROFIBUS DP
- Электрическое подключение
С нижней частью корпуса
— 11 Минимальная пауза горелки tBP
0 с
1 07 Попытки запуска горелки
1
— 22 Задержка включения tE
0 с
1 21 Время предварительного розжига tVZ
1 с
3 12 Время безопасности 1 при запуске горелки/запальной горелки tSA1
3 с
2 13 Время подтверждения пламени 1 горелки/запальной горелки tFS1
2 с
— 14 Время безопасности 2 при запуске основной горелки tSA2
0 с
— 15 Время подтверждения пламени 2 основной горелки tFS2
0 с
— 29 Задержка сигнала разрешения регулятора tRF
0 с
— 10 Минимальное время работы горелки tB
0 с
1 09 Время безопасности во время работы tSB
1 с
1 27 V2 во время работы горелки
Вкл.
— 08 Поведение при погасании пламени во время работы
Аварийная блокировка
— 17 Проверка UVS (1 раз в 24 часа)
Выкл.
1 16 Время работы в ручном режиме ограничено 5 мин.
Да
1234 30 Пользовательский пароль
----
1 04 Контроль воздуха при предварительной продувке
Вкл.
— 05 Контроль воздуха во время работы
Выкл.
1 23 Контроль минимального давления газа
Вкл.
1 24 Функция цифрового входа
Контроль реле давления DGmax.
2 20 Время разгона вентилятора tGV
2 с
— 25 Управление клапанами
Выкл.
1 06 Предварительная продувка при каждом запуске
Вкл.
30 18 Время предварительной продувки tPV
30 с
30 19 Время последующей продувки tPN
30 с

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88601400

BCU 370WFEU1D1B1

88600124
Отличий: 2
05 Контроль воздуха во время работы
Эта модель · 88601400Выкл.
88600124Вкл.
25 Управление клапанами
Эта модель · 88601400Выкл.
88600124Вкл.
Совпадающие параметры · 32
Тип
Автомат управления горелкой серии 300
Исполнение для рынка
Для европейского рынка; тип испытан и сертифицирован по требованиям EC
Напряжение питания
230 В~, 50/60 Гц
Управление вентилятором
Реле 3 A
Управление клапанами
Трёхпозиционное шаговое управление
Контроль пламени
УФ-контроль (непрерывный режим с UVD)
Функция цифрового входа
Контроль реле давления DGmax.
Интерфейс полевой шины
PROFIBUS DP
Электрическое подключение
С нижней частью корпуса
11 Минимальная пауза горелки tBP
0 с
07 Попытки запуска горелки
1
22 Задержка включения tE
0 с
21 Время предварительного розжига tVZ
1 с
12 Время безопасности 1 при запуске горелки/запальной горелки tSA1
3 с
13 Время подтверждения пламени 1 горелки/запальной горелки tFS1
2 с
14 Время безопасности 2 при запуске основной горелки tSA2
0 с
15 Время подтверждения пламени 2 основной горелки tFS2
0 с
29 Задержка сигнала разрешения регулятора tRF
0 с
10 Минимальное время работы горелки tB
0 с
09 Время безопасности во время работы tSB
1 с
27 V2 во время работы горелки
Вкл.
08 Поведение при погасании пламени во время работы
Аварийная блокировка
17 Проверка UVS (1 раз в 24 часа)
Выкл.
16 Время работы в ручном режиме ограничено 5 мин.
Да
30 Пользовательский пароль
----
04 Контроль воздуха при предварительной продувке
Вкл.
23 Контроль минимального давления газа
Вкл.
24 Функция цифрового входа
Контроль реле давления DGmax.
20 Время разгона вентилятора tGV
2 с
06 Предварительная продувка при каждом запуске
Вкл.
18 Время предварительной продувки tPV
30 с
19 Время последующей продувки tPN
30 с
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88601400 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

Kromschroder BCU — технический документ серииRU · Документ
Kromschroder BCU — технический документ серииRU · Документ · ред. 04-25 · 2025-03-27
Kromschroder BCU — технический документ серииRU · Документ · ред. 04-06 · 2008-01-14
BCU 370 (AGA Standard) (EN)EN · Документ · ред. 02 · 2026-02-02
BCU 370 (FM Standard) (EN)EN · Документ · ред. 01 · 2026-02-02
BCU 370 - EU Type Examination Certificate (BMP EU/2016/426GAR (EN)EN · Документ · ред. 02 · 2025-11-26
Kromschroder BCU — технический документ серииEN · Документ · ред. 07 · 2025-08-22
BCU 370 (DE, EN, FR, NL, IT, ES)EN · Документ · ред. 04-25 · 2025-03-27
BCU 370 UKCA Type Examination Certificate (EN)EN · Документ · ред. 00 · 2022-06-03
Kromschroder BCU — технический документ серииEN · Документ · ред. 04-20 · 2020-12-17
BCU 370, BCU 4xx, BCU 5xx, FCU 5xx (CSA Standard) (EN)EN · Документ · ред. 03 · 2019-01-24
BCU 370, UVS (UL Standard (UL)) (EN)EN · Документ · ред. 00 · 2017-12-12
BCU 370 (UL Standard (UL)) (EN)EN · Документ · ред. 01 · 2016-01-27
