Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

IFC 3-/-05-32PPPP/20-60W3T · 3D-модель
Kromschroder · Линейные регуляторы расхода

Kromschroder IFC 3-/-05-32PPPP/20-60W3T — линейный регулятор расхода — 88303721

MPN / артикул: 88303721
Kromschroder

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 25:1. Для газа и воздуха. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88303721
РазделЛинейные регуляторы расхода
Единицашт

Серия: IFC · Тип оборудования или детали: Линейный регулятор расхода с приводом · Вид изделия: Заводская сборка · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно

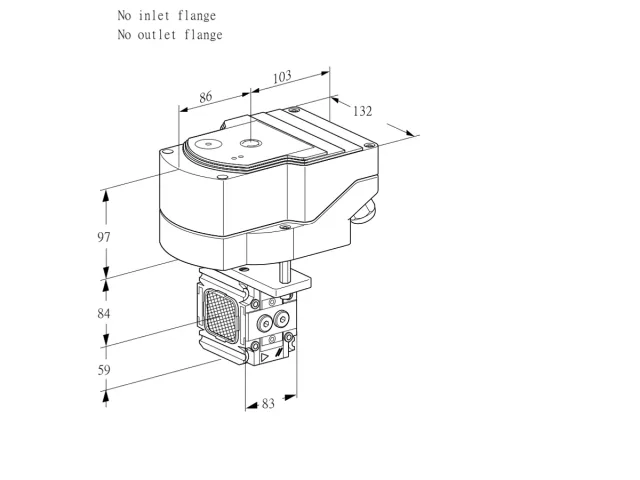

Фото товара

Kromschroder IFC 3-/-05-32PPPP/20-60W3T — линейный регулятор расхода — 88303721

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 25:1. Для газа и воздуха. Сертифицировано в EU.

Перед заказом проверьте артикул 88303721, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88303721
Типообозначение
IFC 3-/-05-32PPPP/20-60W3T
Серия
IFC
Код ТН ВЭД
85011010
Страна происхождения
DE
Тип
Линейный регулятор расхода с сервоприводом
Размер
3
Вход
Без входного фланца
Выход
Без выходного фланца
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
32
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сервопривод
IC 20
Время хода
60 с/90°
Напряжение питания
230 В AC, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Трёхпозиционное шаговое управление
Электрическое подключение
На выходе
Состав
88303702, 88300061
Единица продажи
шт
Артикул производителя
88303721
Точное исполнение

Как выбрать эту модель

IFC 3-/-05-32PPPP/20-60W3T

Артикул 88303721. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 14 параметров
IFC Тип
Линейный регулятор расхода с сервоприводом
3 Размер
3
- Вход
Без входного фланца
/- Выход
Без выходного фланца
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
-32 Цилиндр
32
PP Принадлежности справа
2 резьбовые заглушки
PP Принадлежности слева
2 резьбовые заглушки
/20 Сервопривод
IC 20
60 Время хода
60 с/90°
W Напряжение питания
230 В~, 50/60 Гц
3 Крутящий момент
3 Н·м
T Управление
Трёхпозиционное шаговое управление
— Электрическое подключение
На выходе

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88303721

IFC 1-/-05-08PPPP/20-60W3E

88300554
Отличий: 3
Размер
Эта модель · 883037213
883005541
Цилиндр
Эта модель · 8830372132
8830055408
Управление
Эта модель · 88303721Трёхпозиционное шаговое управление
88300554Непрерывное регулирование
Совпадающие параметры · 11
Тип
Линейный регулятор расхода с сервоприводом
Вход
Без входного фланца
Выход
Без выходного фланца
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сервопривод
IC 20
Время хода
60 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
3 Н·м
Электрическое подключение
На выходе
Сравнение с 88303721

IFC 1-/-05-15PPPP/20-60W3E

88300558
Отличий: 3
Размер
Эта модель · 883037213
883005581
Цилиндр
Эта модель · 8830372132
8830055815
Управление
Эта модель · 88303721Трёхпозиционное шаговое управление
88300558Непрерывное регулирование
Совпадающие параметры · 11
Тип
Линейный регулятор расхода с сервоприводом
Вход
Без входного фланца
Выход
Без выходного фланца
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сервопривод
IC 20
Время хода
60 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
3 Н·м
Электрическое подключение
На выходе
Сравнение с 88303721

IFC 1-/-05-20PPPP/20-60W3E

88300562
Отличий: 3
Размер
Эта модель · 883037213
883005621
Цилиндр
Эта модель · 8830372132
8830056220
Управление
Эта модель · 88303721Трёхпозиционное шаговое управление
88300562Непрерывное регулирование
Совпадающие параметры · 11
Тип
Линейный регулятор расхода с сервоприводом
Вход
Без входного фланца
Выход
Без выходного фланца
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сервопривод
IC 20
Время хода
60 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
3 Н·м
Электрическое подключение
На выходе
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88303721 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88303721 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VFC, IFC (RU)RU · PDF на prom-elec.com · ред. 04-25 · 2025-03-19
VFC, IFC (EN)EN · PDF на prom-elec.com · ред. 04-25 · 2025-03-10
VFC, IFC (EN)EN · PDF на prom-elec.com · ред. 11-22 · 2022-11-21
