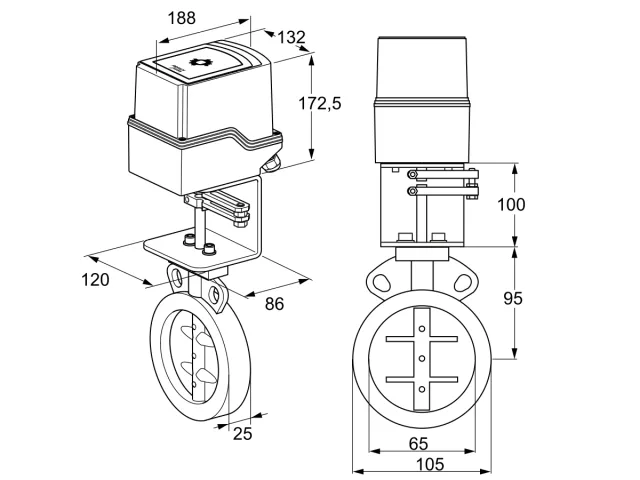

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

IDR 65Z03D350AU/50-60W30TR10 · 3D-модель
Kromschroder · Дроссельные и поворотные заслонки

Kromschroder IDR 65Z03D350AU/50-60W30TR10 — дисковая поворотная заслонка — 88303413

MPN / артикул: 88303413
Kromschroder

Для непрерывного или ступенчатого регулирования расхода.

Производитель автоматикиKromschroder
Артикул88303413
РазделДроссельные и поворотные заслонки
Единицашт

Серия: IDR · Тип оборудования или детали: Заслонка с приводом · Вид изделия: Заводская сборка · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder IDR 65Z03D350AU/50-60W30TR10 — дисковая поворотная заслонка — 88303413

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного или ступенчатого регулирования расхода.

Перед заказом проверьте артикул 88303413, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88303413
Типообозначение
IDR 65Z03D350AU/50-60W30TR10
Серия
IDR
Код ТН ВЭД
85011010
Страна происхождения
DE
Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
Номинальный диаметр
DN 65
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Конструкция
С зазором диска
Диапазон температур
350 °C
Комплект адаптера
Комплект для осевого монтажа, электрическое подключение над трубопроводом
Сервопривод
IC 50 с увеличенным крутящим моментом
Время хода
60 с/90°
Напряжение питания
230 В AC, 50/60 Гц
Крутящий момент
30 Н·м
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Единица продажи
шт
Артикул производителя
88303413
Точное исполнение

Как выбрать эту модель

IDR 65Z03D350AU/50-60W30TR10

Артикул 88303413. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 13 параметров
IDR Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
65 Номинальный диаметр
DN 65
Z Присоединение к трубопроводу
Для установки между двумя фланцами DIN
03 Входное давление
Максимальное входное давление pu: 300 мбар
D Конструкция
С зазором диска
350 Диапазон температур
350 °C
AU Комплект адаптера
Комплект для осевого монтажа, электрическое подключение над трубопроводом
50 Сервопривод
IC 50 с увеличенным крутящим моментом
60 Время хода
60 с/90°
W Напряжение питания
230 В~, 50/60 Гц
30 Крутящий момент
30 Н·м
T Управление
Трёхпозиционное шаговое управление
R10 Потенциометр обратной связи
1000 Ом

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88303413

IDR 125Z03D350AU/50-60W30TR10

88303487
Отличий: 1
Номинальный диаметр
Эта модель · 88303413DN 65
88303487DN 125
Совпадающие параметры · 12
Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Конструкция
С зазором диска
Диапазон температур
350 °C
Комплект адаптера
Комплект для осевого монтажа, электрическое подключение над трубопроводом
Сервопривод
IC 50 с увеличенным крутящим моментом
Время хода
60 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
30 Н·м
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Сравнение с 88303413

IDR 200Z03D350AU/50-60Q30TR10

88302786
Отличий: 2
Номинальный диаметр
Эта модель · 88303413DN 65
88302786DN 200
Напряжение питания
Эта модель · 88303413230 В~, 50/60 Гц
88302786120 В~, 50/60 Гц
Совпадающие параметры · 11
Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Конструкция
С зазором диска
Диапазон температур
350 °C
Комплект адаптера
Комплект для осевого монтажа, электрическое подключение над трубопроводом
Сервопривод
IC 50 с увеличенным крутящим моментом
Время хода
60 с/90°
Крутящий момент
30 Н·м
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Сравнение с 88303413

IDR 250Z03D350GD/50-60W30TR10

88302804
Отличий: 2
Номинальный диаметр
Эта модель · 88303413DN 65
88302804DN 250
Комплект адаптера
Эта модель · 88303413Комплект для осевого монтажа, электрическое подключение над трубопроводом
88302804Монтажный комплект с рычажной передачей для заслонки с зазором диска
Совпадающие параметры · 11
Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Конструкция
С зазором диска
Диапазон температур
350 °C
Сервопривод
IC 50 с увеличенным крутящим моментом
Время хода
60 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
30 Н·м
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88303413 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

DKR, IDR (RU)RU · PDF на prom-elec.com · ред. 09-24 · 2024-10-29
DKR, IDR (EN)EN · PDF на prom-elec.com · ред. 09-24 · 2024-09-02
DKR, IDR (EN)EN · PDF на prom-elec.com · ред. 09-24 · 2024-08-30
