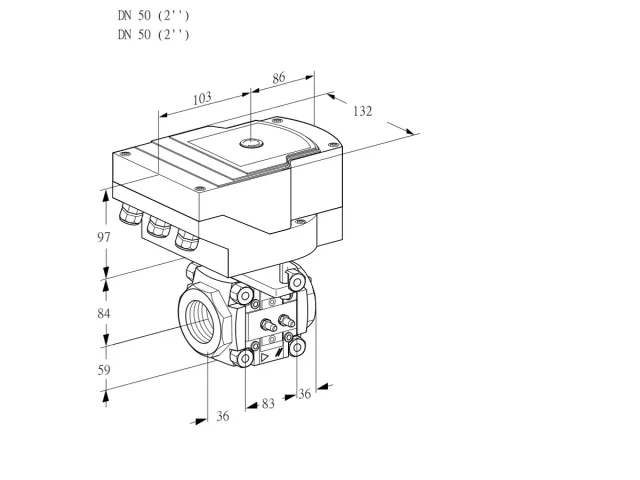

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

IFC 3T50/50N05-40MMPP/20-15Q3E-I · 3D-модель
Kromschroder · Линейные регуляторы расхода

Kromschroder IFC 3T50/50N05-40MMPP/20-15Q3E-I — линейный регулятор расхода — 88303305

MPN / артикул: 88303305
Kromschroder

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 25:1. Для газа и воздуха. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88303305
РазделЛинейные регуляторы расхода
Единицашт

Серия: IFC · Тип оборудования или детали: Линейный регулятор расхода с приводом · Вид изделия: Заводская сборка · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder IFC 3T50/50N05-40MMPP/20-15Q3E-I — линейный регулятор расхода — 88303305

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 25:1. Для газа и воздуха. Сертифицировано в EU.

Перед заказом проверьте артикул 88303305, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88303305
Типообозначение
IFC 3T50/50N05-40MMPP/20-15Q3E-I
Серия
IFC
Код ТН ВЭД
85011010
Страна происхождения
DE
Тип
Линейный регулятор расхода с сервоприводом
Размер
3
Исполнение для рынка
Исполнение T
Вход
DN 50 (2'')
Выход
DN 50 (2'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
40
Принадлежности справа
2 точки измерения давления
Принадлежности слева
2 резьбовые заглушки
Сервопривод
IC 20
Время хода
15 с/90°
Напряжение питания
120 В AC, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Непрерывное регулирование
Электрическое подключение
На входе
Состав
88303302, 88300079
Единица продажи
шт
Артикул производителя
88303305
Точное исполнение

Как выбрать эту модель

IFC 3T50/50N05-40MMPP/20-15Q3E-I

Артикул 88303305. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 16 параметров
IFC Тип
Линейный регулятор расхода с сервоприводом
3 Размер
3
T Исполнение для рынка
Исполнение T
50 Вход
DN 50 (2'')
/50 Выход
DN 50 (2'')
N Присоединение к трубопроводу
Внутренняя резьба NPT
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
-40 Цилиндр
40
MM Принадлежности справа
2 точки измерения давления
PP Принадлежности слева
2 резьбовые заглушки
/20 Сервопривод
IC 20
15 Время хода
15 с/90°
Q Напряжение питания
120 В~, 50/60 Гц
3 Крутящий момент
3 Н·м
E Управление
Непрерывное регулирование
-I Электрическое подключение
На входе

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88303305

IFC 3T50/50N05-40MMPP/20-15Q3E

88303304
Отличий: 1
Электрическое подключение
Эта модель · 88303305На входе
88303304На выходе
Совпадающие параметры · 15
Тип
Линейный регулятор расхода с сервоприводом
Размер
3
Исполнение для рынка
Исполнение T
Вход
DN 50 (2'')
Выход
DN 50 (2'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
40
Принадлежности справа
2 точки измерения давления
Принадлежности слева
2 резьбовые заглушки
Сервопривод
IC 20
Время хода
15 с/90°
Напряжение питания
120 В~, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Непрерывное регулирование
Сравнение с 88303305

IFC 3T50/50N05-40PPPP/20-60Q3E

88302580
Отличий: 3
Принадлежности справа
Эта модель · 883033052 точки измерения давления
883025802 резьбовые заглушки
Время хода
Эта модель · 8830330515 с/90°
8830258060 с/90°
Электрическое подключение
Эта модель · 88303305На входе
88302580На выходе
Совпадающие параметры · 13
Тип
Линейный регулятор расхода с сервоприводом
Размер
3
Исполнение для рынка
Исполнение T
Вход
DN 50 (2'')
Выход
DN 50 (2'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
40
Принадлежности слева
2 резьбовые заглушки
Сервопривод
IC 20
Напряжение питания
120 В~, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Непрерывное регулирование
Сравнение с 88303305

IFC 3T50/50N05-32MMPP/20-60Q3E

88302867
Отличий: 3
Цилиндр
Эта модель · 8830330540
8830286732
Время хода
Эта модель · 8830330515 с/90°
8830286760 с/90°
Электрическое подключение
Эта модель · 88303305На входе
88302867На выходе
Совпадающие параметры · 13
Тип
Линейный регулятор расхода с сервоприводом
Размер
3
Исполнение для рынка
Исполнение T
Вход
DN 50 (2'')
Выход
DN 50 (2'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Принадлежности справа
2 точки измерения давления
Принадлежности слева
2 резьбовые заглушки
Сервопривод
IC 20
Напряжение питания
120 В~, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Непрерывное регулирование
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88303305 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88303305 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VFC, IFC (RU)RU · PDF на prom-elec.com · ред. 04-25 · 2025-03-19
VFC, IFC (EN)EN · PDF на prom-elec.com · ред. 04-25 · 2025-03-10
VFC, IFC (EN)EN · PDF на prom-elec.com · ред. 11-22 · 2022-11-21
