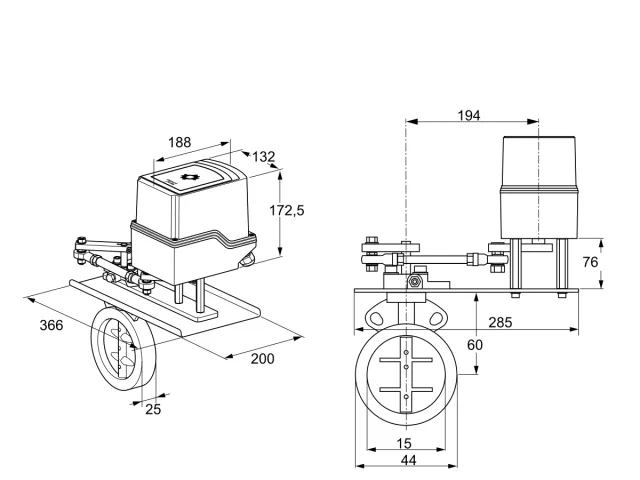

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

IDR 15Z03D350GDW/50-30W20E · 3D-модель
Kromschroder · Дроссельные и поворотные заслонки

Kromschroder IDR 15Z03D350GDW/50-30W20E — дисковая поворотная заслонка — 88303099

MPN / артикул: 88303099
Kromschroder

Для непрерывного или ступенчатого регулирования расхода.

Производитель автоматикиKromschroder
Артикул88303099
РазделДроссельные и поворотные заслонки
Единицашт

Серия: IDR · Тип оборудования или детали: Заслонка с приводом · Вид изделия: Заводская сборка · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder IDR 15Z03D350GDW/50-30W20E — дисковая поворотная заслонка — 88303099

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного или ступенчатого регулирования расхода.

Перед заказом проверьте артикул 88303099, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88303099
Типообозначение
IDR 15Z03D350GDW/50-30W20E
Серия
IDR
Код ТН ВЭД
85011010
Страна происхождения
DE
Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
Номинальный диаметр
DN 15
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Конструкция
С зазором диска
Диапазон температур
350 °C
Комплект адаптера
Монтажный комплект с рычажной передачей для заслонки с зазором диска
Тепловая защита
Теплоотражатель
Сервопривод
IC 50 с увеличенным крутящим моментом
Время хода
30 с/90°
Напряжение питания
230 В AC, 50/60 Гц
Крутящий момент
20 Н·м
Управление
Непрерывное регулирование
Единица продажи
шт
Артикул производителя
88303099
Точное исполнение

Как выбрать эту модель

IDR 15Z03D350GDW/50-30W20E

Артикул 88303099. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 13 параметров
IDR Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
15 Номинальный диаметр
DN 15
Z Присоединение к трубопроводу
Для установки между двумя фланцами DIN
03 Входное давление
Максимальное входное давление pu: 300 мбар
D Конструкция
С зазором диска
350 Диапазон температур
350 °C
GD Комплект адаптера
Монтажный комплект с рычажной передачей для заслонки с зазором диска
W Тепловая защита
Теплоотражатель
50 Сервопривод
IC 50 с увеличенным крутящим моментом
30 Время хода
30 с/90°
W Напряжение питания
230 В~, 50/60 Гц
20 Крутящий момент
20 Н·м
E Управление
Непрерывное регулирование

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88303099

IDR 250Z03D350GDW/50-30W20E

88302626
Отличий: 1
Номинальный диаметр
Эта модель · 88303099DN 15
88302626DN 250
Совпадающие параметры · 12
Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Конструкция
С зазором диска
Диапазон температур
350 °C
Комплект адаптера
Монтажный комплект с рычажной передачей для заслонки с зазором диска
Тепловая защита
Теплоотражатель
Сервопривод
IC 50 с увеличенным крутящим моментом
Время хода
30 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
20 Н·м
Управление
Непрерывное регулирование
Сравнение с 88303099

IDR 200Z03D350GDW/50-30W20E

88302896
Отличий: 1
Номинальный диаметр
Эта модель · 88303099DN 15
88302896DN 200
Совпадающие параметры · 12
Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Конструкция
С зазором диска
Диапазон температур
350 °C
Комплект адаптера
Монтажный комплект с рычажной передачей для заслонки с зазором диска
Тепловая защита
Теплоотражатель
Сервопривод
IC 50 с увеличенным крутящим моментом
Время хода
30 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
20 Н·м
Управление
Непрерывное регулирование
Сравнение с 88303099

IDR 150Z03D350GDW/50-30W20E

88303029
Отличий: 1
Номинальный диаметр
Эта модель · 88303099DN 15
88303029DN 150
Совпадающие параметры · 12
Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Конструкция
С зазором диска
Диапазон температур
350 °C
Комплект адаптера
Монтажный комплект с рычажной передачей для заслонки с зазором диска
Тепловая защита
Теплоотражатель
Сервопривод
IC 50 с увеличенным крутящим моментом
Время хода
30 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
20 Н·м
Управление
Непрерывное регулирование
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88303099 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

DKR, IDR (RU)RU · PDF на prom-elec.com · ред. 09-24 · 2024-10-29
DKR, IDR (EN)EN · PDF на prom-elec.com · ред. 09-24 · 2024-09-02
DKR, IDR (EN)EN · PDF на prom-elec.com · ред. 09-24 · 2024-08-30
