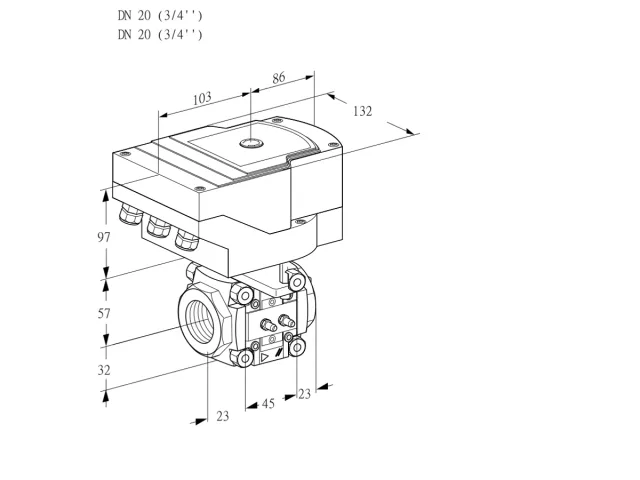

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

IFC 1T20/20N05-08MMMM/20-07Q2TR10-I · 3D-модель
Kromschroder · Линейные регуляторы расхода

Kromschroder IFC 1T20/20N05-08MMMM/20-07Q2TR10-I — линейный регулятор расхода — 88302936

MPN / артикул: 88302936
Kromschroder

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 25:1. Для газа и воздуха. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88302936
РазделЛинейные регуляторы расхода
Единицашт

Серия: IFC · Тип оборудования или детали: Линейный регулятор расхода с приводом · Вид изделия: Заводская сборка · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder IFC 1T20/20N05-08MMMM/20-07Q2TR10-I — линейный регулятор расхода — 88302936

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 25:1. Для газа и воздуха. Сертифицировано в EU.

Перед заказом проверьте артикул 88302936, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88302936
Типообозначение
IFC 1T20/20N05-08MMMM/20-07Q2TR10-I
Серия
IFC
Код ТН ВЭД
85011010
Страна происхождения
DE
Тип
Линейный регулятор расхода с сервоприводом
Размер
1
Исполнение для рынка
Исполнение T
Вход
DN 20 (3/4'')
Выход
DN 20 (3/4'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
08
Принадлежности справа
2 точки измерения давления
Принадлежности слева
2 точки измерения давления
Сервопривод
IC 20
Время хода
07 с/90°
Напряжение питания
120 В AC, 50/60 Гц
Крутящий момент
2 Н·м
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Электрическое подключение
На входе
Состав
88302129, 88300070
Единица продажи
шт
Артикул производителя
88302936
Точное исполнение

Как выбрать эту модель

IFC 1T20/20N05-08MMMM/20-07Q2TR10-I

Артикул 88302936. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 17 параметров
IFC Тип
Линейный регулятор расхода с сервоприводом
1 Размер
1
T Исполнение для рынка
Исполнение T
20 Вход
DN 20 (3/4'')
/20 Выход
DN 20 (3/4'')
N Присоединение к трубопроводу
Внутренняя резьба NPT
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
-08 Цилиндр
08
MM Принадлежности справа
2 точки измерения давления
MM Принадлежности слева
2 точки измерения давления
/20 Сервопривод
IC 20
07 Время хода
07 с/90°
Q Напряжение питания
120 В~, 50/60 Гц
2 Крутящий момент
2 Н·м
T Управление
Трёхпозиционное шаговое управление
R10 Потенциометр обратной связи
1000 Ом
-I Электрическое подключение
На входе

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88302936

IFC 1T20/20N05-08MMMM/20-60Q3TR10-I

88303078
Отличий: 2
Время хода
Эта модель · 8830293607 с/90°
8830307860 с/90°
Крутящий момент
Эта модель · 883029362 Н·м
883030783 Н·м
Совпадающие параметры · 15
Тип
Линейный регулятор расхода с сервоприводом
Размер
1
Исполнение для рынка
Исполнение T
Вход
DN 20 (3/4'')
Выход
DN 20 (3/4'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
08
Принадлежности справа
2 точки измерения давления
Принадлежности слева
2 точки измерения давления
Сервопривод
IC 20
Напряжение питания
120 В~, 50/60 Гц
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Электрическое подключение
На входе
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88302936 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88302936 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VFC, IFC (RU)RU · PDF на prom-elec.com · ред. 04-25 · 2025-03-19
VFC, IFC (EN)EN · PDF на prom-elec.com · ред. 04-25 · 2025-03-10
VFC, IFC (EN)EN · PDF на prom-elec.com · ред. 11-22 · 2022-11-21
