Kromschroder · Линейные регуляторы расхода

Kromschroder IFC 350/50R05-402-MM/20-30W3T — линейный регулятор расхода — 88302906

MPN / артикул: 88302906
Kromschroder

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 25:1. Для газа и воздуха. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88302906
РазделЛинейные регуляторы расхода
Единицашт

Серия: IFC · Тип оборудования или детали: Линейный регулятор расхода с приводом · Вид изделия: Заводская сборка · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

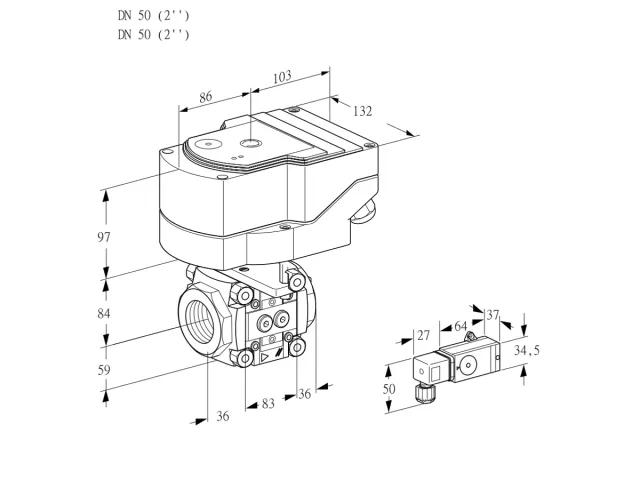

Kromschroder IFC 350/50R05-402-MM/20-30W3T — линейный регулятор расхода — 88302906

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 25:1. Для газа и воздуха. Сертифицировано в EU.

Перед заказом проверьте артикул 88302906, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88302906
Типообозначение
IFC 350/50R05-402-MM/20-30W3T
Серия
IFC
Код ТН ВЭД
85011010
Страна происхождения
DE
Тип
Линейный регулятор расхода с сервоприводом
Размер
3
Вход
DN 50 (2'')
Выход
DN 50 (2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
40
Принадлежности справа
Входное реле давления DG 40VC
Принадлежности слева
2 точки измерения давления
Сервопривод
IC 20
Время хода
30 с/90°
Напряжение питания
230 В AC, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Трёхпозиционное шаговое управление
Электрическое подключение
На выходе
Состав
88302905, 88300060
Единица продажи
шт
Артикул производителя
88302906
Точное исполнение

Как выбрать эту модель

IFC 350/50R05-402-MM/20-30W3T

Артикул 88302906. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 15 параметров
IFC Тип
Линейный регулятор расхода с сервоприводом
3 Размер
3
50 Вход
DN 50 (2'')
/50 Выход
DN 50 (2'')
R Присоединение к трубопроводу
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
-40 Цилиндр
40
2- Принадлежности справа
Входное реле давления DG 40VC
MM Принадлежности слева
2 точки измерения давления
/20 Сервопривод
IC 20
30 Время хода
30 с/90°
W Напряжение питания
230 В~, 50/60 Гц
3 Крутящий момент
3 Н·м
T Управление
Трёхпозиционное шаговое управление
— Электрическое подключение
На выходе

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88302906

IFC 350/50R05-40PPPP/20-30W3T

88302584
Отличий: 2
Принадлежности справа
Эта модель · 88302906Входное реле давления DG 40VC
883025842 резьбовые заглушки
Принадлежности слева
Эта модель · 883029062 точки измерения давления
883025842 резьбовые заглушки
Совпадающие параметры · 13
Тип
Линейный регулятор расхода с сервоприводом
Размер
3
Вход
DN 50 (2'')
Выход
DN 50 (2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
40
Сервопривод
IC 20
Время хода
30 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Трёхпозиционное шаговое управление
Электрическое подключение
На выходе
Сравнение с 88302906

IFC 350/50R05-40PPMM/20-30W3E

88303255
Отличий: 2
Принадлежности справа
Эта модель · 88302906Входное реле давления DG 40VC
883032552 резьбовые заглушки
Управление
Эта модель · 88302906Трёхпозиционное шаговое управление
88303255Непрерывное регулирование
Совпадающие параметры · 13
Тип
Линейный регулятор расхода с сервоприводом
Размер
3
Вход
DN 50 (2'')
Выход
DN 50 (2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
40
Принадлежности слева
2 точки измерения давления
Сервопривод
IC 20
Время хода
30 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
3 Н·м
Электрическое подключение
На выходе
Сравнение с 88302906

IFC 350/50R05-40MMPP/20-30W3T

88303287
Отличий: 2
Принадлежности справа
Эта модель · 88302906Входное реле давления DG 40VC
883032872 точки измерения давления
Принадлежности слева
Эта модель · 883029062 точки измерения давления
883032872 резьбовые заглушки
Совпадающие параметры · 13
Тип
Линейный регулятор расхода с сервоприводом
Размер
3
Вход
DN 50 (2'')
Выход
DN 50 (2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
40
Сервопривод
IC 20
Время хода
30 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Трёхпозиционное шаговое управление
Электрическое подключение
На выходе
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88302906 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88302906 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VFC, IFC (RU)RU · PDF на prom-elec.com · ред. 04-25 · 2025-03-19
VFC, IFC (EN)EN · PDF на prom-elec.com · ред. 04-25 · 2025-03-10
VFC, IFC (EN)EN · PDF на prom-elec.com · ред. 11-22 · 2022-11-21
