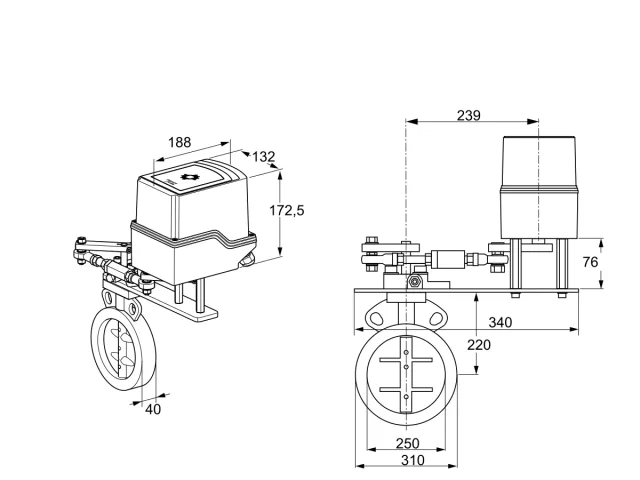

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

IDR 250Z03D100GA/50-60W30E · 3D-модель
Kromschroder · Дроссельные и поворотные заслонки

Kromschroder IDR 250Z03D100GA/50-60W30E — дисковая поворотная заслонка — 88302833

MPN / артикул: 88302833
Kromschroder

Для непрерывного или ступенчатого регулирования расхода.

Производитель автоматикиKromschroder
Артикул88302833
РазделДроссельные и поворотные заслонки
Единицашт

Серия: IDR · Тип оборудования или детали: Заслонка с приводом · Вид изделия: Заводская сборка · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder IDR 250Z03D100GA/50-60W30E — дисковая поворотная заслонка — 88302833

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного или ступенчатого регулирования расхода.

Перед заказом проверьте артикул 88302833, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88302833
Типообозначение
IDR 250Z03D100GA/50-60W30E
Серия
IDR
Код ТН ВЭД
85011010
Страна происхождения
DE
Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
Номинальный диаметр
DN 250
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Конструкция
С зазором диска
Диапазон температур
100 °C
Комплект адаптера
Монтажный комплект с рычажной передачей для заслонки с упорной планкой
Сервопривод
IC 50 с увеличенным крутящим моментом
Время хода
60 с/90°
Напряжение питания
230 В AC, 50/60 Гц
Крутящий момент
30 Н·м
Управление
Непрерывное регулирование
Единица продажи
шт
Артикул производителя
88302833
Точное исполнение

Как выбрать эту модель

IDR 250Z03D100GA/50-60W30E

Артикул 88302833. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 12 параметров
IDR Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
250 Номинальный диаметр
DN 250
Z Присоединение к трубопроводу
Для установки между двумя фланцами DIN
03 Входное давление
Максимальное входное давление pu: 300 мбар
D Конструкция
С зазором диска
100 Диапазон температур
100 °C
GA Комплект адаптера
Монтажный комплект с рычажной передачей для заслонки с упорной планкой
50 Сервопривод
IC 50 с увеличенным крутящим моментом
60 Время хода
60 с/90°
W Напряжение питания
230 В~, 50/60 Гц
30 Крутящий момент
30 Н·м
E Управление
Непрерывное регулирование

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88302833

IDR 50Z03D100GA/50-60W30E

88302668
Отличий: 1
Номинальный диаметр
Эта модель · 88302833DN 250
88302668DN 50
Совпадающие параметры · 11
Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Конструкция
С зазором диска
Диапазон температур
100 °C
Комплект адаптера
Монтажный комплект с рычажной передачей для заслонки с упорной планкой
Сервопривод
IC 50 с увеличенным крутящим моментом
Время хода
60 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
30 Н·м
Управление
Непрерывное регулирование
Сравнение с 88302833

IDR 100Z03D100GA/50-60W30E

88302832
Отличий: 1
Номинальный диаметр
Эта модель · 88302833DN 250
88302832DN 100
Совпадающие параметры · 11
Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Конструкция
С зазором диска
Диапазон температур
100 °C
Комплект адаптера
Монтажный комплект с рычажной передачей для заслонки с упорной планкой
Сервопривод
IC 50 с увеличенным крутящим моментом
Время хода
60 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
30 Н·м
Управление
Непрерывное регулирование
Сравнение с 88302833

IDR 250Z03D100AS/50-60W30E

88303035
Отличий: 1
Комплект адаптера
Эта модель · 88302833Монтажный комплект с рычажной передачей для заслонки с упорной планкой
88303035Комплект для осевого монтажа, электрическое подключение сбоку от трубопровода
Совпадающие параметры · 11
Тип
Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
Номинальный диаметр
DN 250
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Конструкция
С зазором диска
Диапазон температур
100 °C
Сервопривод
IC 50 с увеличенным крутящим моментом
Время хода
60 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
30 Н·м
Управление
Непрерывное регулирование
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88302833 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

DKR, IDR (RU)RU · PDF на prom-elec.com · ред. 09-24 · 2024-10-29
DKR, IDR (EN)EN · PDF на prom-elec.com · ред. 09-24 · 2024-09-02
DKR, IDR (EN)EN · PDF на prom-elec.com · ред. 09-24 · 2024-08-30
