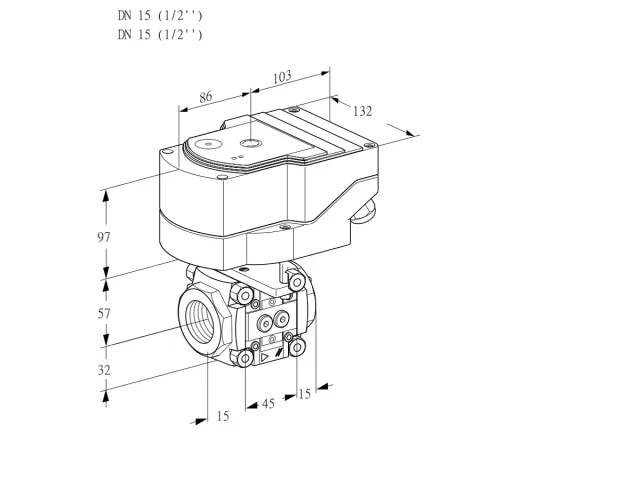

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

IFC 1T15/15N05-15PPPP/20-60Q3TR10 · 3D-модель
Kromschroder · Линейные регуляторы расхода

Kromschroder IFC 1T15/15N05-15PPPP/20-60Q3TR10 — линейный регулятор расхода — 88302469

MPN / артикул: 88302469
Kromschroder

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 25:1. Для газа и воздуха. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88302469
РазделЛинейные регуляторы расхода
Единицашт

Серия: IFC · Тип оборудования или детали: Линейный регулятор расхода с приводом · Вид изделия: Заводская сборка · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder IFC 1T15/15N05-15PPPP/20-60Q3TR10 — линейный регулятор расхода — 88302469

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 25:1. Для газа и воздуха. Сертифицировано в EU.

Перед заказом проверьте артикул 88302469, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88302469
Типообозначение
IFC 1T15/15N05-15PPPP/20-60Q3TR10
Серия
IFC
Код ТН ВЭД
85011010
Страна происхождения
DE
Тип
Линейный регулятор расхода с сервоприводом
Размер
1
Исполнение для рынка
Исполнение T
Вход
DN 15 (1/2'')
Выход
DN 15 (1/2'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
15
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сервопривод
IC 20
Время хода
60 с/90°
Напряжение питания
120 В AC, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Электрическое подключение
На выходе
Состав
88300670, 88300073
Единица продажи
шт
Артикул производителя
88302469
Точное исполнение

Как выбрать эту модель

IFC 1T15/15N05-15PPPP/20-60Q3TR10

Артикул 88302469. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 17 параметров
IFC Тип
Линейный регулятор расхода с сервоприводом
1 Размер
1
T Исполнение для рынка
Исполнение T
15 Вход
DN 15 (1/2'')
/15 Выход
DN 15 (1/2'')
N Присоединение к трубопроводу
Внутренняя резьба NPT
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
-15 Цилиндр
15
PP Принадлежности справа
2 резьбовые заглушки
PP Принадлежности слева
2 резьбовые заглушки
/20 Сервопривод
IC 20
60 Время хода
60 с/90°
Q Напряжение питания
120 В~, 50/60 Гц
3 Крутящий момент
3 Н·м
T Управление
Трёхпозиционное шаговое управление
R10 Потенциометр обратной связи
1000 Ом
— Электрическое подключение
На выходе

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88302469 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88302469 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88302469 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VFC, IFC (RU)RU · PDF на prom-elec.com · ред. 04-25 · 2025-03-19
VFC, IFC (EN)EN · PDF на prom-elec.com · ред. 04-25 · 2025-03-10
VFC, IFC (EN)EN · PDF на prom-elec.com · ред. 11-22 · 2022-11-21
