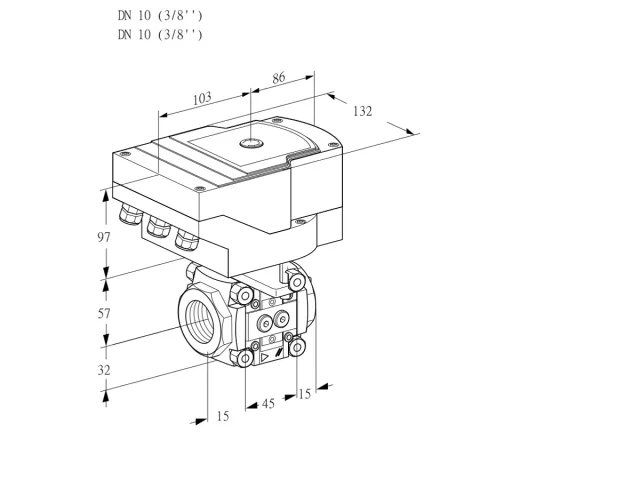

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

IFC 110/10R05-08PPPP/20-30W3E-I · 3D-модель
Kromschroder · Линейные регуляторы расхода

Kromschroder IFC 110/10R05-08PPPP/20-30W3E-I — линейный регулятор расхода — 88301934

MPN / артикул: 88301934
Kromschroder

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 25:1. Для газа и воздуха. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88301934
РазделЛинейные регуляторы расхода
Единицашт

Серия: IFC · Тип оборудования или детали: Линейный регулятор расхода с приводом · Вид изделия: Заводская сборка · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder IFC 110/10R05-08PPPP/20-30W3E-I — линейный регулятор расхода — 88301934

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 25:1. Для газа и воздуха. Сертифицировано в EU.

Перед заказом проверьте артикул 88301934, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88301934
Типообозначение
IFC 110/10R05-08PPPP/20-30W3E-I
Серия
IFC
Код ТН ВЭД
85011010
Страна происхождения
DE
Тип
Линейный регулятор расхода с сервоприводом
Размер
1
Вход
DN 10 (3/8'')
Выход
DN 10 (3/8'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
08
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сервопривод
IC 20
Время хода
30 с/90°
Напряжение питания
230 В AC, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Непрерывное регулирование
Электрическое подключение
На входе
Состав
88300201, 88300076
Единица продажи
шт
Артикул производителя
88301934
Точное исполнение

Как выбрать эту модель

IFC 110/10R05-08PPPP/20-30W3E-I

Артикул 88301934. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 15 параметров
IFC Тип
Линейный регулятор расхода с сервоприводом
1 Размер
1
10 Вход
DN 10 (3/8'')
/10 Выход
DN 10 (3/8'')
R Присоединение к трубопроводу
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
-08 Цилиндр
08
PP Принадлежности справа
2 резьбовые заглушки
PP Принадлежности слева
2 резьбовые заглушки
/20 Сервопривод
IC 20
30 Время хода
30 с/90°
W Напряжение питания
230 В~, 50/60 Гц
3 Крутящий момент
3 Н·м
E Управление
Непрерывное регулирование
-I Электрическое подключение
На входе

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88301934

IFC 110/10R05-08PPPP/20-30W3E

88301058
Отличий: 1
Электрическое подключение
Эта модель · 88301934На входе
88301058На выходе
Совпадающие параметры · 14
Тип
Линейный регулятор расхода с сервоприводом
Размер
1
Вход
DN 10 (3/8'')
Выход
DN 10 (3/8'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
08
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сервопривод
IC 20
Время хода
30 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Непрерывное регулирование
Сравнение с 88301934

IFC 110/10R05-08PPPP/20-60W3E

88300577
Отличий: 2
Время хода
Эта модель · 8830193430 с/90°
8830057760 с/90°
Электрическое подключение
Эта модель · 88301934На входе
88300577На выходе
Совпадающие параметры · 13
Тип
Линейный регулятор расхода с сервоприводом
Размер
1
Вход
DN 10 (3/8'')
Выход
DN 10 (3/8'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
08
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сервопривод
IC 20
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Непрерывное регулирование
Сравнение с 88301934

IFC 110/10R05-08PPPP/20-30W3T

88301061
Отличий: 2
Управление
Эта модель · 88301934Непрерывное регулирование
88301061Трёхпозиционное шаговое управление
Электрическое подключение
Эта модель · 88301934На входе
88301061На выходе
Совпадающие параметры · 13
Тип
Линейный регулятор расхода с сервоприводом
Размер
1
Вход
DN 10 (3/8'')
Выход
DN 10 (3/8'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Цилиндр
08
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сервопривод
IC 20
Время хода
30 с/90°
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
3 Н·м
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88301934 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88301934 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VFC, IFC (RU)RU · PDF на prom-elec.com · ред. 04-25 · 2025-03-19
VFC, IFC (EN)EN · PDF на prom-elec.com · ред. 04-25 · 2025-03-10
VFC, IFC (EN)EN · PDF на prom-elec.com · ред. 11-22 · 2022-11-21
