Kromschroder VCS 6T65A05NNQSRE/2-M3/PPPP — двойной электромагнитный газовый клапан — 88207402

MPN / артикул: 88207402
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88207402
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCS · Тип оборудования или детали: Двойной газовый клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования9 материалов; язык и редакция указаны отдельно
Фото товара

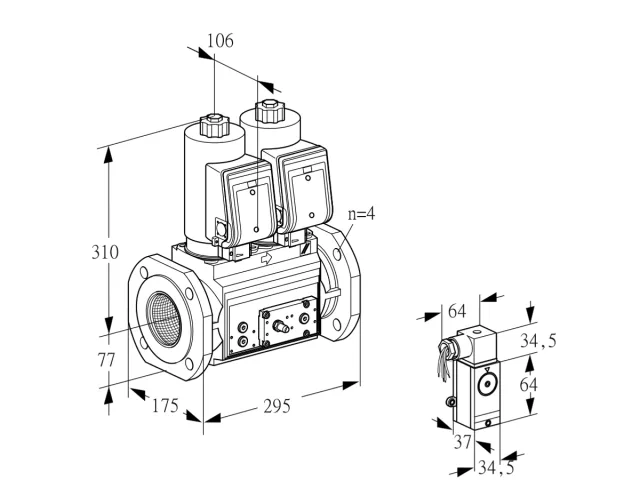

Kromschroder VCS 6T65A05NNQSRE/2-M3/PPPP — двойной электромагнитный газовый клапан — 88207402

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Перед заказом проверьте артикул 88207402, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88207402
Типообозначение
VCS 6T65A05NNQSRE/2-M3/PPPP
Серия
VCS
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Двойной электромагнитный клапан
Размер
6
Исполнение для рынка
Исполнение T
Номинальный диаметр
DN 65
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия 1-го клапана
Быстрое открытие, быстрое закрытие
Характер открытия 2-го клапана
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Сторона обзора
Справа
Подключение датчика закрытого положения
Сигнализатор закрытого положения не подключён
Боковая механическая обработка
Подготовлено для переходных плит
Принадлежности справа на входе
Реле давления DG 40VC
Принадлежности справа в промежутке 1
Нет
Принадлежности справа в промежутке 2
Точка измерения давления
Принадлежности справа на выходе
Реле давления DG 110VC
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева в промежутке 1
Резьбовая заглушка
Принадлежности слева в промежутке 2
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Состав
88200226, 88200227
Единица продажи
шт
Артикул производителя
88207402
Точное исполнение

Как выбрать эту модель

VCS 6T65A05NNQSRE/2-M3/PPPP

Артикул 88207402. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 21 параметров
VCS Тип
Двойной электромагнитный клапан
6 Размер
6
T Исполнение для рынка
Исполнение T
65 Номинальный диаметр
DN 65
A Присоединение к трубопроводу
Фланец ANSI
05 Входное давление
Максимальное входное давление pu: 500 мбар
N Характер открытия 1-го клапана
Быстрое открытие, быстрое закрытие
N Характер открытия 2-го клапана
Быстрое открытие, быстрое закрытие
Q Напряжение питания
120 В~, 50/60 Гц
S Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
R Сторона обзора
Справа
- Подключение датчика закрытого положения
Сигнализатор закрытого положения не подключён
E Боковая механическая обработка
Подготовлено для переходных плит
2 Принадлежности справа на входе
Реле давления DG 40VC
- Принадлежности справа в промежутке 1
Нет
M Принадлежности справа в промежутке 2
Точка измерения давления
3 Принадлежности справа на выходе
Реле давления DG 110VC
P Принадлежности слева на входе
Резьбовая заглушка
P Принадлежности слева в промежутке 1
Резьбовая заглушка
P Принадлежности слева в промежутке 2
Резьбовая заглушка
P Принадлежности слева на выходе
Резьбовая заглушка

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88207402 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88207402 в ProFi.

Обслуживание

Запчасти по Part Detective

Перечень для артикула 88207402: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5138 · Позиций: 13

VCS 6T65A05NNQSRE/2-M3/PPPP

Схема запчастей E5138: VCS 6-9 Extended
E5138 · VCS 6-9 Extended. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.4Кол-во1
  3. Поз.5Кол-во1
  4. Поз.6
    74921869Штуцер отбора давления NPT 1/4 St+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  5. Поз.7
    74926282Резьбовая заглушка NPT 1/4 P+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.11Кол-во1
  7. Поз.11Кол-во1
  8. Поз.11Кол-во1
  9. Поз.13Кол-во1
  10. Поз.14Кол-во1
  11. Поз.16
    74923290Крышка клеммной коробки VA 6-9..till 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  12. Поз.20Кол-во1
  13. Поз.21Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS(D,G,V,H)/VCS 1-9 SIL PL EN13611 Annex J (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL IEC 61508 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL ISO 13849 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
