Kromschroder · Двойные и комбинированные газовые клапаны

Kromschroder VCS 9125F05NNAGL3B/PMPM/3-PM — двойной электромагнитный газовый клапан — 88206916

MPN / артикул: 88206916
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88206916
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCS · Тип оборудования или детали: Двойной газовый клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования11 материалов; язык и редакция указаны отдельно

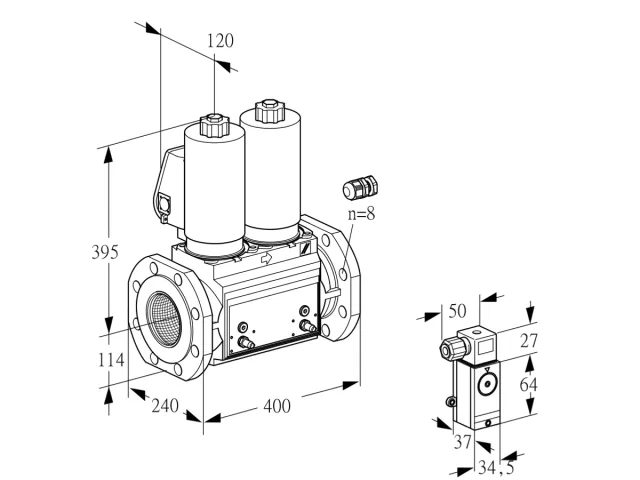

Фото товара

Kromschroder VCS 9125F05NNAGL3B/PMPM/3-PM — двойной электромагнитный газовый клапан — 88206916

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Перед заказом проверьте артикул 88206916, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88206916
Типообозначение
VCS 9125F05NNAGL3B/PMPM/3-PM
Серия
VCS
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Двойной электромагнитный клапан
Размер
9
Номинальный диаметр
DN 125
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия 1-го клапана
Быстрое открытие, быстрое закрытие
Характер открытия 2-го клапана
Быстрое открытие, быстрое закрытие
Напряжение питания
120-230 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения
Сторона обзора
Слева
Подключение датчика закрытого положения
Сигнализатор закрытого положения не подключён
Электрическое подключение
Кабельный ввод M20
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа в промежутке 1
Точка измерения давления
Принадлежности справа в промежутке 2
Резьбовая заглушка
Принадлежности справа на выходе
Точка измерения давления
Принадлежности слева на входе
Реле давления DG 110VC
Принадлежности слева в промежутке 1
Нет
Принадлежности слева в промежутке 2
Резьбовая заглушка
Принадлежности слева на выходе
Точка измерения давления
Состав
88201166, 88201165
Единица продажи
шт
Артикул производителя
88206916
Точное исполнение

Как выбрать эту модель

VCS 9125F05NNAGL3B/PMPM/3-PM

Артикул 88206916. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 21 параметров
VCS Тип
Двойной электромагнитный клапан
9 Размер
9
125 Номинальный диаметр
DN 125
F Присоединение к трубопроводу
Фланец по ISO 7005
05 Входное давление
Максимальное входное давление pu: 500 мбар
N Характер открытия 1-го клапана
Быстрое открытие, быстрое закрытие
N Характер открытия 2-го клапана
Быстрое открытие, быстрое закрытие
A Напряжение питания
120-230 В~, 50/60 Гц
G Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения
L Сторона обзора
Слева
- Подключение датчика закрытого положения
Сигнализатор закрытого положения не подключён
3 Электрическое подключение
Кабельный ввод M20
B Боковая механическая обработка
Базовое исполнение
P Принадлежности справа на входе
Резьбовая заглушка
M Принадлежности справа в промежутке 1
Точка измерения давления
P Принадлежности справа в промежутке 2
Резьбовая заглушка
M Принадлежности справа на выходе
Точка измерения давления
3 Принадлежности слева на входе
Реле давления DG 110VC
- Принадлежности слева в промежутке 1
Нет
P Принадлежности слева в промежутке 2
Резьбовая заглушка
M Принадлежности слева на выходе
Точка измерения давления

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88206916 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88206916 в ProFi.

Обслуживание

Запчасти по Part Detective

Перечень для артикула 88206916: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5137 · Позиций: 13

VCS 9125F05NNAGL3B/PMPM/3-PM

Схема запчастей E5137: VCS 6-9 Basic
E5137 · VCS 6-9 Basic. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.4Кол-во1
  3. Поз.5Кол-во1
  4. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  5. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.8Кол-во1
  7. Поз.9Кол-во1
  8. Поз.9Кол-во1
  9. Поз.13Кол-во1
  10. Поз.14Кол-во1
  11. Поз.16
    74923290Крышка клеммной коробки VA 6-9..till 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  12. Поз.20Кол-во1
  13. Поз.21Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS(D,G,V,H)/VCS 1-9 SIL PL EN13611 Annex J (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL IEC 61508 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL ISO 13849 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 665-9125, VCS 665-9125 (UKCA) UK - Declaration of Conformity (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-08-25
VAS/VCS 665-9125 UKCA Type Examination Certificate (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-03-22
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
VAS/VCS 665-9125 (CSA Standard) (EN)EN · PDF на prom-elec.com · ред. 01 · 2016-01-27
