Kromschroder · Двойные и комбинированные газовые клапаны

Kromschroder VCS 665F05NNWR3B/MPMP/3-3- — двойной электромагнитный газовый клапан — 88206912

MPN / артикул: 88206912
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88206912
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCS · Тип оборудования или детали: Двойной газовый клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования12 материалов; язык и редакция указаны отдельно

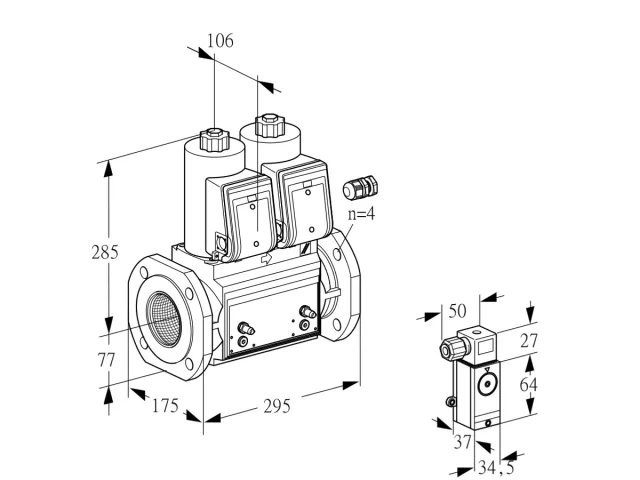

Фото товара

Kromschroder VCS 665F05NNWR3B/MPMP/3-3- — двойной электромагнитный газовый клапан — 88206912

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Перед заказом проверьте артикул 88206912, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88206912
Типообозначение
VCS 665F05NNWR3B/MPMP/3-3-
Серия
VCS
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Двойной электромагнитный клапан
Размер
6
Номинальный диаметр
DN 65
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия 1-го клапана
Быстрое открытие, быстрое закрытие
Характер открытия 2-го клапана
Быстрое открытие, быстрое закрытие
Напряжение питания
230 В AC, 50/60 Гц
Сторона обзора
Справа
Электрическое подключение
Кабельный ввод M20
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Точка измерения давления
Принадлежности справа в промежутке 1
Резьбовая заглушка
Принадлежности справа в промежутке 2
Точка измерения давления
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Реле давления DG 110VC
Принадлежности слева в промежутке 1
Нет
Принадлежности слева в промежутке 2
Реле давления DG 110VC
Принадлежности слева на выходе
Нет
Состав
88200054, 88200055
Единица продажи
шт
Артикул производителя
88206912
Точное исполнение

Как выбрать эту модель

VCS 665F05NNWR3B/MPMP/3-3-

Артикул 88206912. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 19 параметров
VCS Тип
Двойной электромагнитный клапан
6 Размер
6
65 Номинальный диаметр
DN 65
F Присоединение к трубопроводу
Фланец по ISO 7005
05 Входное давление
Максимальное входное давление pu: 500 мбар
N Характер открытия 1-го клапана
Быстрое открытие, быстрое закрытие
N Характер открытия 2-го клапана
Быстрое открытие, быстрое закрытие
W Напряжение питания
230 В~, 50/60 Гц
R Сторона обзора
Справа
3 Электрическое подключение
Кабельный ввод M20
B Боковая механическая обработка
Базовое исполнение
M Принадлежности справа на входе
Точка измерения давления
P Принадлежности справа в промежутке 1
Резьбовая заглушка
M Принадлежности справа в промежутке 2
Точка измерения давления
P Принадлежности справа на выходе
Резьбовая заглушка
3 Принадлежности слева на входе
Реле давления DG 110VC
- Принадлежности слева в промежутке 1
Нет
3 Принадлежности слева в промежутке 2
Реле давления DG 110VC
- Принадлежности слева на выходе
Нет

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88206912 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88206912 в ProFi.

Обслуживание

Запчасти по Part Detective

Перечень для артикула 88206912: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5137 · Позиций: 12

VCS 665F05NNWR3B/MPMP/3-3-

Схема запчастей E5137: VCS 6-9 Basic
E5137 · VCS 6-9 Basic. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.4Кол-во1
  3. Поз.5Кол-во1
  4. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  5. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.8Кол-во1
  7. Поз.9Кол-во1
  8. Поз.13Кол-во1
  9. Поз.14Кол-во1
  10. Поз.16
    74923290Крышка клеммной коробки VA 6-9..till 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  11. Поз.20Кол-во1
  12. Поз.21Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS(D,G,V,H)/VCS 1-9 SIL PL EN13611 Annex J (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL IEC 61508 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL ISO 13849 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 665-9125, VCS 665-9125 (UKCA) UK - Declaration of Conformity (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-08-25
VAS/VCS 665-9125 UKCA Type Examination Certificate (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-03-22
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
VAS/VCS 665-9125 (CSA Standard) (EN)EN · PDF на prom-elec.com · ред. 01 · 2016-01-27
