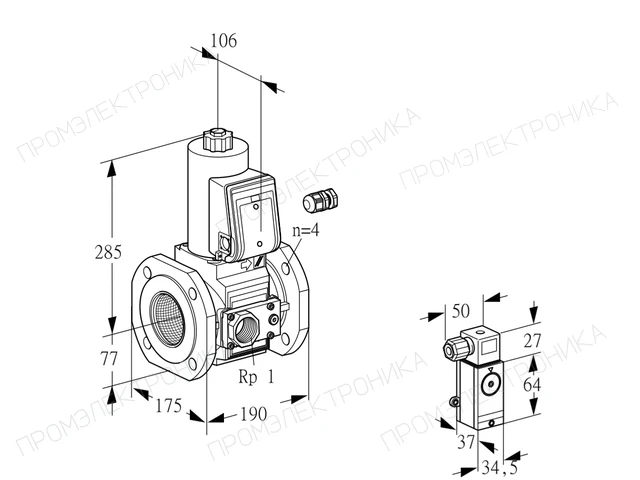

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VAS 8T100A05NQSRB/PM/MP · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VAS 8T100A05NQSRB/PM/MP — электромагнитный газовый клапан — 88206898

MPN / артикул: 88206898
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88206898
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VAS 8T100A05NQSRB/PM/MP — электромагнитный газовый клапан — 88206898

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Перед заказом проверьте артикул 88206898, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88206898
Типообозначение
VAS 8T100A05NQSRB/PM/MP
Серия
VAS
Код ТН ВЭД
84818079
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
8
Исполнение для рынка
Исполнение T
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Сторона обзора
Справа
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Точка измерения давления
Принадлежности слева на входе
Точка измерения давления
Принадлежности слева на выходе
Резьбовая заглушка
Регулировка расхода
С регулировкой расхода
Единица продажи
шт
Артикул производителя
88206898
Точное исполнение

Как выбрать эту модель

VAS 8T100A05NQSRB/PM/MP

Артикул 88206898. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 16 параметров
VAS Тип
Электромагнитный газовый клапан
8 Размер
8
T Исполнение для рынка
Исполнение T
100 Номинальный диаметр
DN 100
A Присоединение к трубопроводу
Фланец ANSI
05 Входное давление
Максимальное входное давление pu: 500 мбар
N Характер открытия
Быстрое открытие, быстрое закрытие
Q Напряжение питания
120 В~, 50/60 Гц
S Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
R Сторона обзора
Справа
B Боковая механическая обработка
Базовое исполнение
P Принадлежности справа на входе
Резьбовая заглушка
M Принадлежности справа на выходе
Точка измерения давления
M Принадлежности слева на входе
Точка измерения давления
P Принадлежности слева на выходе
Резьбовая заглушка
J Регулировка расхода
С регулировкой расхода

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88206898

VAS 8T100A05NQSRB/PM/PP

88205319
Отличий: 1
Принадлежности слева на входе
Эта модель · 88206898Точка измерения давления
88205319Резьбовая заглушка
Совпадающие параметры · 15
Тип
Электромагнитный газовый клапан
Размер
8
Исполнение для рынка
Исполнение T
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Сторона обзора
Справа
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Точка измерения давления
Принадлежности слева на выходе
Резьбовая заглушка
Регулировка расхода
С регулировкой расхода
Сравнение с 88206898

VAS 8T100A05NQSRB/PP/PP

88203045
Отличий: 2
Принадлежности справа на выходе
Эта модель · 88206898Точка измерения давления
88203045Резьбовая заглушка
Принадлежности слева на входе
Эта модель · 88206898Точка измерения давления
88203045Резьбовая заглушка
Совпадающие параметры · 14
Тип
Электромагнитный газовый клапан
Размер
8
Исполнение для рынка
Исполнение T
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Сторона обзора
Справа
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Регулировка расхода
С регулировкой расхода
Сравнение с 88206898

VAS 8T100A05NQSLB/PP/PP

88203143
Отличий: 3
Сторона обзора
Эта модель · 88206898Справа
88203143Слева
Принадлежности справа на выходе
Эта модель · 88206898Точка измерения давления
88203143Резьбовая заглушка
Принадлежности слева на входе
Эта модель · 88206898Точка измерения давления
88203143Резьбовая заглушка
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
8
Исполнение для рынка
Исполнение T
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Регулировка расхода
С регулировкой расхода
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88206898: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5135 · Позиций: 9

VAS 8T100A05NQSRB/PM/MP

Схема запчастей E5135: VAS 6-9 Basic
E5135 · VAS 6-9 Basic. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.4Кол-во1
  3. Поз.5Кол-во1
  4. Поз.6
    74921869Штуцер отбора давления NPT 1/4 St+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  5. Поз.7
    74926282Резьбовая заглушка NPT 1/4 P+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.13Кол-во1
  7. Поз.14Кол-во1
  8. Поз.16
    74923290Крышка клеммной коробки VA 6-9..till 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  9. Поз.20Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
