Kromschroder VAS 8100F05LW3E/B-/B- — электромагнитный газовый клапан — 88205090

MPN / артикул: 88205090
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88205090
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования7 материалов; язык и редакция указаны отдельно
Фото товара

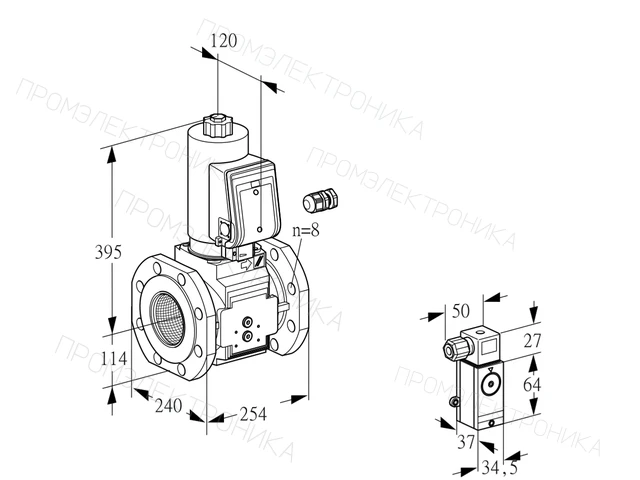

Kromschroder VAS 8100F05LW3E/B-/B- — электромагнитный газовый клапан — 88205090

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Перед заказом проверьте артикул 88205090, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88205090
Типообозначение
VAS 8100F05LW3E/B-/B-
Серия
VAS
Код ТН ВЭД
84818079
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
8
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В AC, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Оснащение слева от клеммной коробки
Кабельный ввод M20
Боковая механическая обработка
Подготовлено для переходных плит
Принадлежности справа на входе
Байпасный клапан VAS 1
Принадлежности справа на выходе
Нет
Принадлежности слева на входе
Байпасный клапан VAS 1
Принадлежности слева на выходе
Нет
Состав
88007076, 88006685
Единица продажи
шт
Артикул производителя
88205090
Точное исполнение

Как выбрать эту модель

VAS 8100F05LW3E/B-/B-

Артикул 88205090. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 14 параметров
VAS Тип
Электромагнитный газовый клапан
8 Размер
8
100 Номинальный диаметр
DN 100
F Присоединение к трубопроводу
Фланец по ISO 7005
05 Входное давление
Максимальное входное давление pu: 500 мбар
L Характер открытия
Медленное открытие, быстрое закрытие
W Напряжение питания
230 В~, 50/60 Гц
3 Электрическое подключение
Кабельный ввод M20
1 Оснащение слева от клеммной коробки
Кабельный ввод M20
E Боковая механическая обработка
Подготовлено для переходных плит
B Принадлежности справа на входе
Байпасный клапан VAS 1
- Принадлежности справа на выходе
Нет
B Принадлежности слева на входе
Байпасный клапан VAS 1
- Принадлежности слева на выходе
Нет

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88205090

VAS 665F05LW3E/B-/B-

88205088
Отличий: 2
Размер
Эта модель · 882050908
882050886
Номинальный диаметр
Эта модель · 88205090DN 100
88205088DN 65
Совпадающие параметры · 12
Тип
Электромагнитный газовый клапан
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Оснащение слева от клеммной коробки
Кабельный ввод M20
Боковая механическая обработка
Подготовлено для переходных плит
Принадлежности справа на входе
Байпасный клапан VAS 1
Принадлежности справа на выходе
Нет
Принадлежности слева на входе
Байпасный клапан VAS 1
Принадлежности слева на выходе
Нет
Сравнение с 88205090

VAS 780F05LW3E/B-/B-

88205092
Отличий: 2
Размер
Эта модель · 882050908
882050927
Номинальный диаметр
Эта модель · 88205090DN 100
88205092DN 80
Совпадающие параметры · 12
Тип
Электромагнитный газовый клапан
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Оснащение слева от клеммной коробки
Кабельный ввод M20
Боковая механическая обработка
Подготовлено для переходных плит
Принадлежности справа на входе
Байпасный клапан VAS 1
Принадлежности справа на выходе
Нет
Принадлежности слева на входе
Байпасный клапан VAS 1
Принадлежности слева на выходе
Нет
Сравнение с 88205090

VAS 8100F05LW3E/B-/PP

88205250
Отличий: 2
Принадлежности слева на входе
Эта модель · 88205090Байпасный клапан VAS 1
88205250Резьбовая заглушка
Принадлежности слева на выходе
Эта модель · 88205090Нет
88205250Резьбовая заглушка
Совпадающие параметры · 12
Тип
Электромагнитный газовый клапан
Размер
8
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Оснащение слева от клеммной коробки
Кабельный ввод M20
Боковая механическая обработка
Подготовлено для переходных плит
Принадлежности справа на входе
Байпасный клапан VAS 1
Принадлежности справа на выходе
Нет
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88205090 в ProFi.

Обслуживание

Запчасти по Part Detective

Перечень для артикула 88205090: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5136 · Позиций: 14

VAS 8100F05LW3E/B-/B-

Схема запчастей E5136: VAS 6-9 Extended
E5136 · VAS 6-9 Extended. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.4Кол-во1
  4. Поз.5Кол-во1
  5. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  7. Поз.8Кол-во1
  8. Поз.9Кол-во1
  9. Поз.11Кол-во1
  10. Поз.11Кол-во1
  11. Поз.11Кол-во1
  12. Поз.14Кол-во1
  13. Поз.16
    74923290Крышка клеммной коробки VA 6-9..till 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  14. Поз.20Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 665-9125, VCS 665-9125 (UKCA) UK - Declaration of Conformity (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-08-25
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
