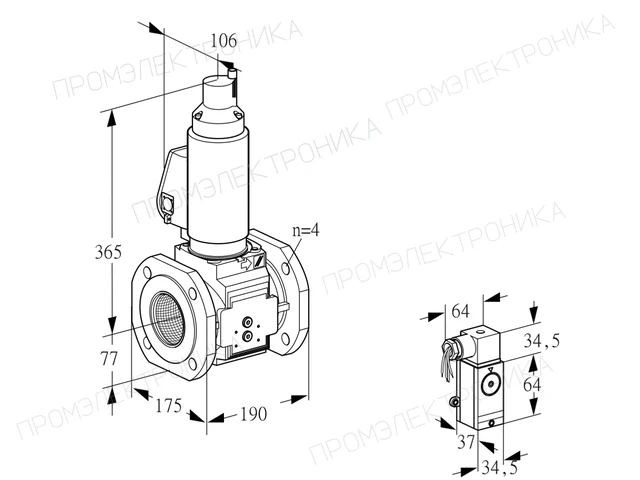

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VAS 780F05LWB/PP/PP · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VAS 780F05LWB/PP/PP — электромагнитный газовый клапан — 88204378

MPN / артикул: 88204378
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88204378
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования7 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VAS 780F05LWB/PP/PP — электромагнитный газовый клапан — 88204378

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Перед заказом проверьте артикул 88204378, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88204378
Типообозначение
VAS 780F05LWB/PP/PP
Серия
VAS
Код ТН ВЭД
84818079
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
7
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В AC, 50/60 Гц
Электрическое подключение
Штекер с ответной частью
Оснащение справа от клеммной коробки
Штекер клапана
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Единица продажи
шт
Артикул производителя
88204378
Точное исполнение

Как выбрать эту модель

VAS 780F05LWB/PP/PP

Артикул 88204378. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 14 параметров
VAS Тип
Электромагнитный газовый клапан
7 Размер
7
80 Номинальный диаметр
DN 80
F Присоединение к трубопроводу
Фланец по ISO 7005
05 Входное давление
Максимальное входное давление pu: 500 мбар
L Характер открытия
Медленное открытие, быстрое закрытие
W Напряжение питания
230 В~, 50/60 Гц
6 Электрическое подключение
Штекер с ответной частью
2 Оснащение справа от клеммной коробки
Штекер клапана
B Боковая механическая обработка
Базовое исполнение
P Принадлежности справа на входе
Резьбовая заглушка
P Принадлежности справа на выходе
Резьбовая заглушка
P Принадлежности слева на входе
Резьбовая заглушка
P Принадлежности слева на выходе
Резьбовая заглушка

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88204378

VAS 780F05LWE/PP/PP

88203739
Отличий: 1
Боковая механическая обработка
Эта модель · 88204378Базовое исполнение
88203739Подготовлено для переходных плит
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
7
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Штекер с ответной частью
Оснащение справа от клеммной коробки
Штекер клапана
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Сравнение с 88204378

VAS 780F05LKB/PP/PP

88206723
Отличий: 1
Напряжение питания
Эта модель · 88204378230 В~, 50/60 Гц
8820672324 В=
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
7
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Электрическое подключение
Штекер с ответной частью
Оснащение справа от клеммной коробки
Штекер клапана
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Сравнение с 88204378

VAS 780F05LWB/PP/P3

88207526
Отличий: 1
Принадлежности слева на выходе
Эта модель · 88204378Резьбовая заглушка
88207526Реле давления DG 110VC
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
7
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Штекер с ответной частью
Оснащение справа от клеммной коробки
Штекер клапана
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Резьбовая заглушка
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88204378: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5135 · Позиций: 11

VAS 780F05LWB/PP/PP

Схема запчастей E5135: VAS 6-9 Basic
E5135 · VAS 6-9 Basic. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.4Кол-во1
  4. Поз.5Кол-во1
  5. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  7. Поз.8Кол-во1
  8. Поз.9Кол-во1
  9. Поз.14Кол-во1
  10. Поз.16
    74923290Крышка клеммной коробки VA 6-9..till 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  11. Поз.20Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 665-9125, VCS 665-9125 (UKCA) UK - Declaration of Conformity (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-08-25
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
