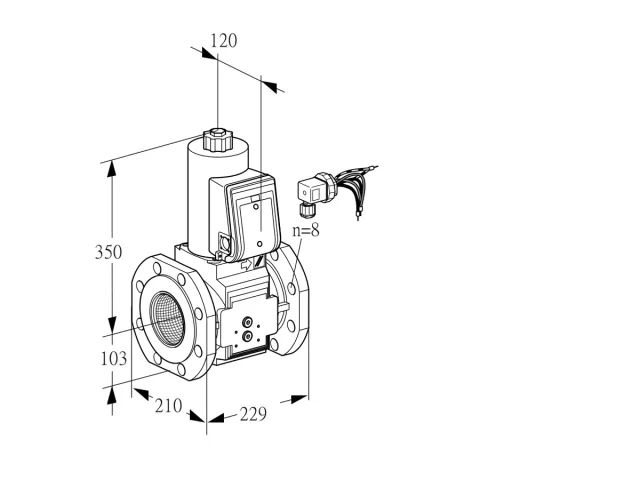

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VAS 8100F05NWB/PP/MM · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VAS 8100F05NWB/PP/MM — электромагнитный газовый клапан — 88204056

MPN / артикул: 88204056
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88204056
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования7 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VAS 8100F05NWB/PP/MM — электромагнитный газовый клапан — 88204056

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Перед заказом проверьте артикул 88204056, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88204056
Типообозначение
VAS 8100F05NWB/PP/MM
Серия
VAS
Код ТН ВЭД
84818079
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
8
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
230 В AC, 50/60 Гц
Электрическое подключение
Штекер с ответной частью
Оснащение слева от клеммной коробки
Штекер клапана
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Точка измерения давления
Принадлежности слева на выходе
Точка измерения давления
Регулировка расхода
С регулировкой расхода
Единица продажи
шт
Артикул производителя
88204056
Точное исполнение

Как выбрать эту модель

VAS 8100F05NWB/PP/MM

Артикул 88204056. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 15 параметров
VAS Тип
Электромагнитный газовый клапан
8 Размер
8
100 Номинальный диаметр
DN 100
F Присоединение к трубопроводу
Фланец по ISO 7005
05 Входное давление
Максимальное входное давление pu: 500 мбар
N Характер открытия
Быстрое открытие, быстрое закрытие
W Напряжение питания
230 В~, 50/60 Гц
6 Электрическое подключение
Штекер с ответной частью
2 Оснащение слева от клеммной коробки
Штекер клапана
B Боковая механическая обработка
Базовое исполнение
P Принадлежности справа на входе
Резьбовая заглушка
P Принадлежности справа на выходе
Резьбовая заглушка
M Принадлежности слева на входе
Точка измерения давления
M Принадлежности слева на выходе
Точка измерения давления
J Регулировка расхода
С регулировкой расхода

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88204056

VAS 8100F05NWB/PP/PP

88203154
Отличий: 2
Принадлежности слева на входе
Эта модель · 88204056Точка измерения давления
88203154Резьбовая заглушка
Принадлежности слева на выходе
Эта модель · 88204056Точка измерения давления
88203154Резьбовая заглушка
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
8
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Штекер с ответной частью
Оснащение слева от клеммной коробки
Штекер клапана
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Регулировка расхода
С регулировкой расхода
Сравнение с 88204056

VAS 8100F05NW3B/PP/MM

88203244
Отличий: 2
Электрическое подключение
Эта модель · 88204056Штекер с ответной частью
88203244Кабельный ввод M20
Оснащение слева от клеммной коробки
Эта модель · 88204056Штекер клапана
88203244Кабельный ввод M20
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
8
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Точка измерения давления
Принадлежности слева на выходе
Точка измерения давления
Регулировка расхода
С регулировкой расхода
Сравнение с 88204056

VAS 665F05NWB/PP/MM

88203630
Отличий: 2
Размер
Эта модель · 882040568
882036306
Номинальный диаметр
Эта модель · 88204056DN 100
88203630DN 65
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Штекер с ответной частью
Оснащение слева от клеммной коробки
Штекер клапана
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Точка измерения давления
Принадлежности слева на выходе
Точка измерения давления
Регулировка расхода
С регулировкой расхода
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88204056: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5135 · Позиций: 11

VAS 8100F05NWB/PP/MM

Схема запчастей E5135: VAS 6-9 Basic
E5135 · VAS 6-9 Basic. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.4Кол-во1
  3. Поз.5Кол-во1
  4. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  5. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.8Кол-во1
  7. Поз.9Кол-во1
  8. Поз.13Кол-во1
  9. Поз.14Кол-во1
  10. Поз.16
    74923290Крышка клеммной коробки VA 6-9..till 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  11. Поз.20Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 665-9125, VCS 665-9125 (UKCA) UK - Declaration of Conformity (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-08-25
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
