VAS 8T100A05LWSRB/PP/PP · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VAS 8T100A05LWSRB/PP/PP — электромагнитный газовый клапан — 88203853

MPN / артикул: 88203853
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88203853
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования6 материалов; язык и редакция указаны отдельно

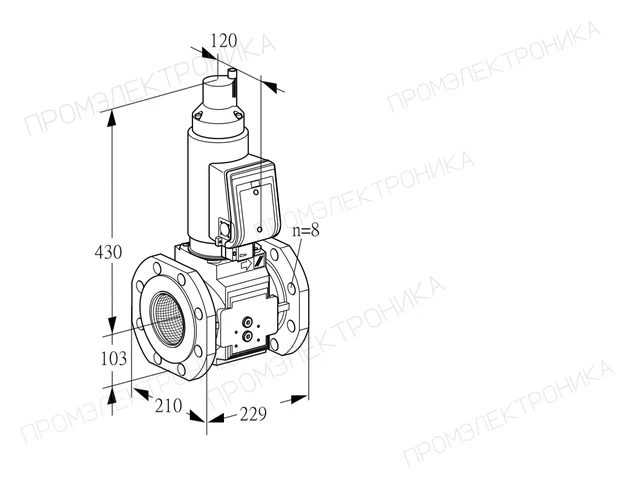

Фото товара

Kromschroder VAS 8T100A05LWSRB/PP/PP — электромагнитный газовый клапан — 88203853

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Перед заказом проверьте артикул 88203853, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88203853
Типообозначение
VAS 8T100A05LWSRB/PP/PP
Серия
VAS
Код ТН ВЭД
84818079
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
8
Исполнение для рынка
Исполнение T
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Сторона обзора
Справа
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Единица продажи
шт
Артикул производителя
88203853
Точное исполнение

Как выбрать эту модель

VAS 8T100A05LWSRB/PP/PP

Артикул 88203853. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 15 параметров
VAS Тип
Электромагнитный газовый клапан
8 Размер
8
T Исполнение для рынка
Исполнение T
100 Номинальный диаметр
DN 100
A Присоединение к трубопроводу
Фланец ANSI
05 Входное давление
Максимальное входное давление pu: 500 мбар
L Характер открытия
Медленное открытие, быстрое закрытие
W Напряжение питания
230 В~, 50/60 Гц
S Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
R Сторона обзора
Справа
B Боковая механическая обработка
Базовое исполнение
P Принадлежности справа на входе
Резьбовая заглушка
P Принадлежности справа на выходе
Резьбовая заглушка
P Принадлежности слева на входе
Резьбовая заглушка
P Принадлежности слева на выходе
Резьбовая заглушка

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88203853

VAS 8T100A05LQSRB/PP/PP

88203344
Отличий: 1
Напряжение питания
Эта модель · 88203853230 В~, 50/60 Гц
88203344120 В~, 50/60 Гц
Совпадающие параметры · 14
Тип
Электромагнитный газовый клапан
Размер
8
Исполнение для рынка
Исполнение T
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Сторона обзора
Справа
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Сравнение с 88203853

VAS 8T100A05LQSRE/PP/PP

88203166
Отличий: 2
Напряжение питания
Эта модель · 88203853230 В~, 50/60 Гц
88203166120 В~, 50/60 Гц
Боковая механическая обработка
Эта модель · 88203853Базовое исполнение
88203166Подготовлено для переходных плит
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
8
Исполнение для рынка
Исполнение T
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Сторона обзора
Справа
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Сравнение с 88203853

VAS 6T65A05LWSRB/PP/PP

88203958
Отличий: 2
Размер
Эта модель · 882038538
882039586
Номинальный диаметр
Эта модель · 88203853DN 100
88203958DN 65
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Исполнение для рынка
Исполнение T
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Сторона обзора
Справа
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88203853: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5135 · Позиций: 9

VAS 8T100A05LWSRB/PP/PP

Схема запчастей E5135: VAS 6-9 Basic
E5135 · VAS 6-9 Basic. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.4Кол-во1
  4. Поз.5Кол-во1
  5. Поз.6
    74921869Штуцер отбора давления NPT 1/4 St+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.7
    74926282Резьбовая заглушка NPT 1/4 P+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  7. Поз.14Кол-во1
  8. Поз.16
    74923290Крышка клеммной коробки VA 6-9..till 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  9. Поз.20Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
