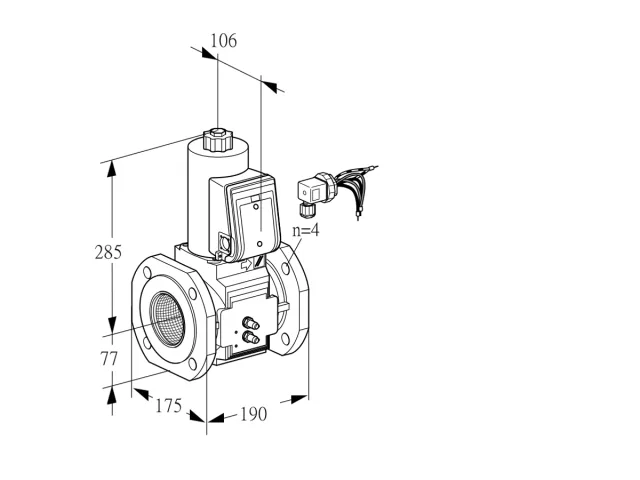

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VAS 665F05NWB/MM/PP · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VAS 665F05NWB/MM/PP — электромагнитный газовый клапан — 88203346

MPN / артикул: 88203346
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88203346
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования7 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VAS 665F05NWB/MM/PP — электромагнитный газовый клапан — 88203346

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Перед заказом проверьте артикул 88203346, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88203346
Типообозначение
VAS 665F05NWB/MM/PP
Серия
VAS
Код ТН ВЭД
84818079
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
6
Номинальный диаметр
DN 65
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
230 В AC, 50/60 Гц
Электрическое подключение
Штекер с ответной частью
Оснащение слева от клеммной коробки
Штекер клапана
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Точка измерения давления
Принадлежности справа на выходе
Точка измерения давления
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Регулировка расхода
С регулировкой расхода
Единица продажи
шт
Артикул производителя
88203346
Точное исполнение

Как выбрать эту модель

VAS 665F05NWB/MM/PP

Артикул 88203346. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 15 параметров
VAS Тип
Электромагнитный газовый клапан
6 Размер
6
65 Номинальный диаметр
DN 65
F Присоединение к трубопроводу
Фланец по ISO 7005
05 Входное давление
Максимальное входное давление pu: 500 мбар
N Характер открытия
Быстрое открытие, быстрое закрытие
W Напряжение питания
230 В~, 50/60 Гц
6 Электрическое подключение
Штекер с ответной частью
2 Оснащение слева от клеммной коробки
Штекер клапана
B Боковая механическая обработка
Базовое исполнение
M Принадлежности справа на входе
Точка измерения давления
M Принадлежности справа на выходе
Точка измерения давления
P Принадлежности слева на входе
Резьбовая заглушка
P Принадлежности слева на выходе
Резьбовая заглушка
J Регулировка расхода
С регулировкой расхода

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88203346

VAS 665F05NWB/PP/PP

88203141
Отличий: 2
Принадлежности справа на входе
Эта модель · 88203346Точка измерения давления
88203141Резьбовая заглушка
Принадлежности справа на выходе
Эта модель · 88203346Точка измерения давления
88203141Резьбовая заглушка
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
6
Номинальный диаметр
DN 65
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Штекер с ответной частью
Оснащение слева от клеммной коробки
Штекер клапана
Боковая механическая обработка
Базовое исполнение
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Регулировка расхода
С регулировкой расхода
Сравнение с 88203346

VAS 665F05NW3B/MM/PP

88203211
Отличий: 2
Электрическое подключение
Эта модель · 88203346Штекер с ответной частью
88203211Кабельный ввод M20
Оснащение слева от клеммной коробки
Эта модель · 88203346Штекер клапана
88203211Кабельный ввод M20
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
6
Номинальный диаметр
DN 65
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Точка измерения давления
Принадлежности справа на выходе
Точка измерения давления
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Регулировка расхода
С регулировкой расхода
Сравнение с 88203346

VAS 8100F05NWB/MM/PP

88203757
Отличий: 2
Размер
Эта модель · 882033466
882037578
Номинальный диаметр
Эта модель · 88203346DN 65
88203757DN 100
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Штекер с ответной частью
Оснащение слева от клеммной коробки
Штекер клапана
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Точка измерения давления
Принадлежности справа на выходе
Точка измерения давления
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Регулировка расхода
С регулировкой расхода
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88203346: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5135 · Позиций: 11

VAS 665F05NWB/MM/PP

Схема запчастей E5135: VAS 6-9 Basic
E5135 · VAS 6-9 Basic. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.4Кол-во1
  3. Поз.5Кол-во1
  4. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  5. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.8Кол-во1
  7. Поз.9Кол-во1
  8. Поз.13Кол-во1
  9. Поз.14Кол-во1
  10. Поз.16
    74923290Крышка клеммной коробки VA 6-9..till 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  11. Поз.20Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 665-9125, VCS 665-9125 (UKCA) UK - Declaration of Conformity (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-08-25
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
