Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VAS 780F05LW3B/MM/PP · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VAS 780F05LW3B/MM/PP — электромагнитный газовый клапан — 88203204

MPN / артикул: 88203204
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88203204
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования7 материалов; язык и редакция указаны отдельно
Фото товара

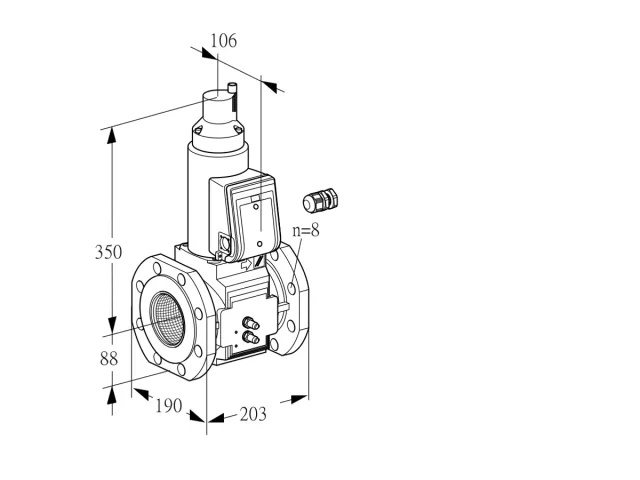

Kromschroder VAS 780F05LW3B/MM/PP — электромагнитный газовый клапан — 88203204

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Перед заказом проверьте артикул 88203204, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88203204
Типообозначение
VAS 780F05LW3B/MM/PP
Серия
VAS
Код ТН ВЭД
84818079
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
7
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В AC, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Оснащение справа от клеммной коробки
Кабельный ввод M20
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Точка измерения давления
Принадлежности справа на выходе
Точка измерения давления
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Единица продажи
шт
Артикул производителя
88203204
Точное исполнение

Как выбрать эту модель

VAS 780F05LW3B/MM/PP

Артикул 88203204. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 14 параметров
VAS Тип
Электромагнитный газовый клапан
7 Размер
7
80 Номинальный диаметр
DN 80
F Присоединение к трубопроводу
Фланец по ISO 7005
05 Входное давление
Максимальное входное давление pu: 500 мбар
L Характер открытия
Медленное открытие, быстрое закрытие
W Напряжение питания
230 В~, 50/60 Гц
3 Электрическое подключение
Кабельный ввод M20
1 Оснащение справа от клеммной коробки
Кабельный ввод M20
B Боковая механическая обработка
Базовое исполнение
M Принадлежности справа на входе
Точка измерения давления
M Принадлежности справа на выходе
Точка измерения давления
P Принадлежности слева на входе
Резьбовая заглушка
P Принадлежности слева на выходе
Резьбовая заглушка

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88203204

VAS 780F05LW3B/PP/PP

88204307
Отличий: 2
Принадлежности справа на входе
Эта модель · 88203204Точка измерения давления
88204307Резьбовая заглушка
Принадлежности справа на выходе
Эта модель · 88203204Точка измерения давления
88204307Резьбовая заглушка
Совпадающие параметры · 12
Тип
Электромагнитный газовый клапан
Размер
7
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Оснащение справа от клеммной коробки
Кабельный ввод M20
Боковая механическая обработка
Базовое исполнение
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Сравнение с 88203204

VAS 780F05LW3B/2-/PP

88207720
Отличий: 2
Принадлежности справа на входе
Эта модель · 88203204Точка измерения давления
88207720Реле давления DG 40VC
Принадлежности справа на выходе
Эта модель · 88203204Точка измерения давления
88207720Нет
Совпадающие параметры · 12
Тип
Электромагнитный газовый клапан
Размер
7
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Оснащение справа от клеммной коробки
Кабельный ввод M20
Боковая механическая обработка
Базовое исполнение
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Сравнение с 88203204

VAS 780F05LW3E/PP/PP

88204452
Отличий: 3
Боковая механическая обработка
Эта модель · 88203204Базовое исполнение
88204452Подготовлено для переходных плит
Принадлежности справа на входе
Эта модель · 88203204Точка измерения давления
88204452Резьбовая заглушка
Принадлежности справа на выходе
Эта модель · 88203204Точка измерения давления
88204452Резьбовая заглушка
Совпадающие параметры · 11
Тип
Электромагнитный газовый клапан
Размер
7
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Оснащение справа от клеммной коробки
Кабельный ввод M20
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88203204: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5135 · Позиций: 11

VAS 780F05LW3B/MM/PP

Схема запчастей E5135: VAS 6-9 Basic
E5135 · VAS 6-9 Basic. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.4Кол-во1
  4. Поз.5Кол-во1
  5. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  7. Поз.8Кол-во1
  8. Поз.9Кол-во1
  9. Поз.14Кол-во1
  10. Поз.16
    74923290Крышка клеммной коробки VA 6-9..till 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  11. Поз.20Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 665-9125, VCS 665-9125 (UKCA) UK - Declaration of Conformity (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-08-25
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
