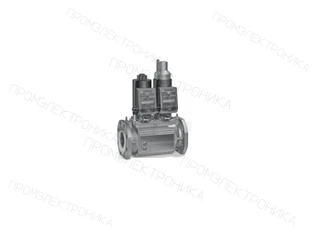

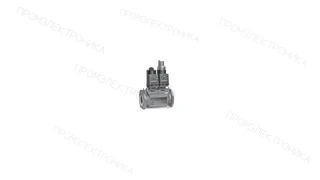

Kromschroder VCS 8100F05NLKGRB/PPPP/PPPP — двойной электромагнитный газовый клапан — 88203098
Kromschroder · Газовые электромагнитные клапаны

Kromschroder VCS 8100F05NLKGRB/PPPP/PPPP — двойной электромагнитный газовый клапан — 88203098

MPN / артикул: 88203098

Kromschroder VCS 8100F05NLKGRB/PPPP/PPPP — двойной электромагнитный газовый клапан — 88203098, артикул 88203098. Раздел каталога: Газовые электромагнитные клапаны. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.

ПроизводительKromschroder
Артикул88203098
РазделГазовые электромагнитные клапаны
Единицашт
Документация для оборудования13 материалов; язык и редакция указаны отдельно
О модели

Описание

Текст относится к указанному артикулу.

Kromschroder VCS 8100F05NLKGRB/PPPP/PPPP — двойной электромагнитный газовый клапан — 88203098, артикул 88203098. Раздел каталога: Газовые электромагнитные клапаны. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.

Перед заказом проверьте артикул 88203098, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Пустые значения не заполняются предположениями.

Вес, кг
42.5
Ширина, см
21
Высота, см
48.3
Длина, см
35
Рабочая температура окр. среды
от -20 до 60 °C
Электропитание
24 В
Степень защиты
IP65
Электрическая мощность
198 Вт
Электромагнитные клапаны V1 и V2
Класс А
Соединение на выходе
DN 100
Код производителя
88203098
Назначение
газовые горелки
Максимальное время закрытия
1 с
Максимальное избыточное давление
500 мбар
Материал уплотнения клапана
NBR
Максимальное время открытия
30 с
Максимальный расход газа
131 м3/ч
Соединение на входе
DN 100
Вид подключения
кабельный ввод M20
Диапазон входного давления газа
от 300 до 500 мбар
Типообозначение
VCS 8100F05NLKGRB/PPPP/PPPP
Серия
VCS
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
8
Исполнение для рынка
100
Номинальный диаметр
F
Присоединение к трубопроводу
05
Входное давление
N
Характер открытия 1-го клапана
Медленное открытие, быстрое закрытие
Характер открытия 2-го клапана
K
Напряжение питания
G
Обратная связь
R
Сторона обзора
2
Подключение датчика закрытого положения
8
Оснащение слева от клеммной коробки
B
Боковая механическая обработка
P
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа в промежутке 1
Резьбовая заглушка
Принадлежности справа в промежутке 2
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева в промежутке 1
Резьбовая заглушка
Принадлежности слева в промежутке 2
Резьбовая заглушка
Состав
88201296, 88201297
Единица продажи
шт
Артикул производителя
88203098
Материалы

Документация

Инструкция на двойной электромагнитный клапан Kromschroder VCS3E50F/50F05NNWR3/PPPP/PPPPRU · PDF на prom-elec.com
VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS(D,G,V,H)/VCS 1-9 SIL PL EN13611 Annex J (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL IEC 61508 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL ISO 13849 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 665-9125, VCS 665-9125 (UKCA) UK - Declaration of Conformity (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-08-25
VAS/VCS 665-9125 UKCA Type Examination Certificate (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-03-22
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
VAS/VCS 665-9125 (CSA Standard) (EN)EN · PDF на prom-elec.com · ред. 01 · 2016-01-27
