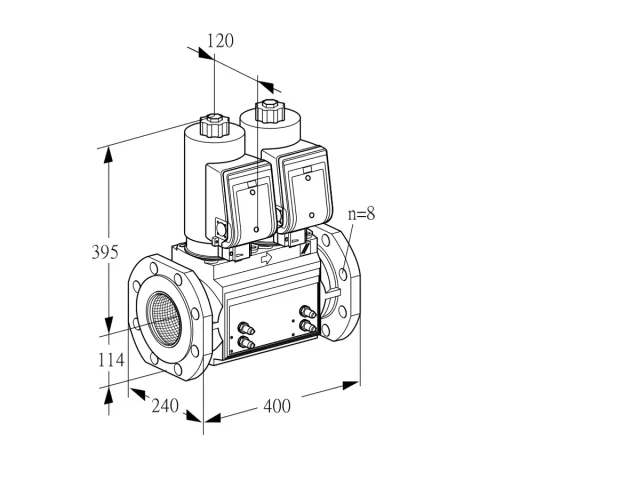

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VCS 9T125A05NNAGRB/MMMM/PPPP · 3D-модель
Kromschroder · Двойные и комбинированные газовые клапаны

Kromschroder VCS 9T125A05NNAGRB/MMMM/PPPP — двойной электромагнитный газовый клапан — 88203079

MPN / артикул: 88203079
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88203079
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCS · Тип оборудования или детали: Двойной газовый клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования8 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VCS 9T125A05NNAGRB/MMMM/PPPP — двойной электромагнитный газовый клапан — 88203079

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Перед заказом проверьте артикул 88203079, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88203079
Типообозначение
VCS 9T125A05NNAGRB/MMMM/PPPP
Серия
VCS
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Двойной электромагнитный клапан
Размер
9
Исполнение для рынка
Исполнение T
Номинальный диаметр
DN 125
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия 1-го клапана
Быстрое открытие, быстрое закрытие
Характер открытия 2-го клапана
Быстрое открытие, быстрое закрытие
Напряжение питания
120-230 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения
Сторона обзора
Справа
Подключение датчика закрытого положения
Сигнализатор закрытого положения не подключён
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Точка измерения давления
Принадлежности справа в промежутке 1
Точка измерения давления
Принадлежности справа в промежутке 2
Точка измерения давления
Принадлежности справа на выходе
Точка измерения давления
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева в промежутке 1
Резьбовая заглушка
Принадлежности слева в промежутке 2
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Состав
88202580, 88202581
Единица продажи
шт
Артикул производителя
88203079
Точное исполнение

Как выбрать эту модель

VCS 9T125A05NNAGRB/MMMM/PPPP

Артикул 88203079. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 21 параметров
VCS Тип
Двойной электромагнитный клапан
9 Размер
9
T Исполнение для рынка
Исполнение T
125 Номинальный диаметр
DN 125
A Присоединение к трубопроводу
Фланец ANSI
05 Входное давление
Максимальное входное давление pu: 500 мбар
N Характер открытия 1-го клапана
Быстрое открытие, быстрое закрытие
N Характер открытия 2-го клапана
Быстрое открытие, быстрое закрытие
A Напряжение питания
120-230 В~, 50/60 Гц
G Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения
R Сторона обзора
Справа
- Подключение датчика закрытого положения
Сигнализатор закрытого положения не подключён
B Боковая механическая обработка
Базовое исполнение
M Принадлежности справа на входе
Точка измерения давления
M Принадлежности справа в промежутке 1
Точка измерения давления
M Принадлежности справа в промежутке 2
Точка измерения давления
M Принадлежности справа на выходе
Точка измерения давления
P Принадлежности слева на входе
Резьбовая заглушка
P Принадлежности слева в промежутке 1
Резьбовая заглушка
P Принадлежности слева в промежутке 2
Резьбовая заглушка
P Принадлежности слева на выходе
Резьбовая заглушка

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88203079 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88203079 в ProFi.

Обслуживание

Запчасти по Part Detective

Перечень для артикула 88203079: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5137 · Позиций: 10

VCS 9T125A05NNAGRB/MMMM/PPPP

Схема запчастей E5137: VCS 6-9 Basic
E5137 · VCS 6-9 Basic. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.4Кол-во1
  3. Поз.5Кол-во1
  4. Поз.6
    74921869Штуцер отбора давления NPT 1/4 St+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  5. Поз.7
    74926282Резьбовая заглушка NPT 1/4 P+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.13Кол-во1
  7. Поз.14Кол-во1
  8. Поз.16
    74923290Крышка клеммной коробки VA 6-9..till 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  9. Поз.20Кол-во1
  10. Поз.21Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS(D,G,V,H)/VCS 1-9 SIL PL EN13611 Annex J (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL IEC 61508 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL ISO 13849 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
