Kromschroder VAS 780F05LWB/1-/PP — электромагнитный газовый клапан — 88202930

MPN / артикул: 88202930
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88202930
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования7 материалов; язык и редакция указаны отдельно
Фото товара

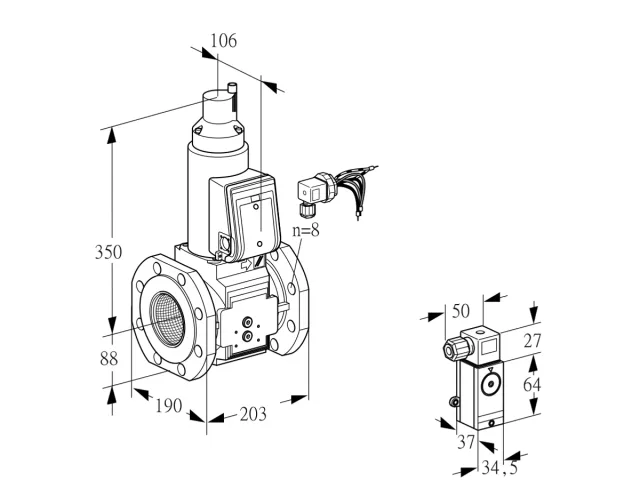

Kromschroder VAS 780F05LWB/1-/PP — электромагнитный газовый клапан — 88202930

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Перед заказом проверьте артикул 88202930, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88202930
Типообозначение
VAS 780F05LWB/1-/PP
Серия
VAS
Код ТН ВЭД
84818079
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
7
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В AC, 50/60 Гц
Электрическое подключение
Штекер с ответной частью
Оснащение слева от клеммной коробки
Штекер клапана
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Реле давления DG 17VC
Принадлежности справа на выходе
Нет
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Единица продажи
шт
Артикул производителя
88202930
Точное исполнение

Как выбрать эту модель

VAS 780F05LWB/1-/PP

Артикул 88202930. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 14 параметров
VAS Тип
Электромагнитный газовый клапан
7 Размер
7
80 Номинальный диаметр
DN 80
F Присоединение к трубопроводу
Фланец по ISO 7005
05 Входное давление
Максимальное входное давление pu: 500 мбар
L Характер открытия
Медленное открытие, быстрое закрытие
W Напряжение питания
230 В~, 50/60 Гц
6 Электрическое подключение
Штекер с ответной частью
2 Оснащение слева от клеммной коробки
Штекер клапана
B Боковая механическая обработка
Базовое исполнение
1 Принадлежности справа на входе
Реле давления DG 17VC
- Принадлежности справа на выходе
Нет
P Принадлежности слева на входе
Резьбовая заглушка
P Принадлежности слева на выходе
Резьбовая заглушка

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88202930

VAS 780F05LWB/PP/PP

88203283
Отличий: 2
Принадлежности справа на входе
Эта модель · 88202930Реле давления DG 17VC
88203283Резьбовая заглушка
Принадлежности справа на выходе
Эта модель · 88202930Нет
88203283Резьбовая заглушка
Совпадающие параметры · 12
Тип
Электромагнитный газовый клапан
Размер
7
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Штекер с ответной частью
Оснащение слева от клеммной коробки
Штекер клапана
Боковая механическая обработка
Базовое исполнение
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Сравнение с 88202930

VAS 780F05LWB/MM/PP

88203680
Отличий: 2
Принадлежности справа на входе
Эта модель · 88202930Реле давления DG 17VC
88203680Точка измерения давления
Принадлежности справа на выходе
Эта модель · 88202930Нет
88203680Точка измерения давления
Совпадающие параметры · 12
Тип
Электромагнитный газовый клапан
Размер
7
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Штекер с ответной частью
Оснащение слева от клеммной коробки
Штекер клапана
Боковая механическая обработка
Базовое исполнение
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Сравнение с 88202930

VAS 780F05LWE/PP/PP

88203312
Отличий: 3
Боковая механическая обработка
Эта модель · 88202930Базовое исполнение
88203312Подготовлено для переходных плит
Принадлежности справа на входе
Эта модель · 88202930Реле давления DG 17VC
88203312Резьбовая заглушка
Принадлежности справа на выходе
Эта модель · 88202930Нет
88203312Резьбовая заглушка
Совпадающие параметры · 11
Тип
Электромагнитный газовый клапан
Размер
7
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Штекер с ответной частью
Оснащение слева от клеммной коробки
Штекер клапана
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88202930: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5135 · Позиций: 11

VAS 780F05LWB/1-/PP

Схема запчастей E5135: VAS 6-9 Basic
E5135 · VAS 6-9 Basic. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.4Кол-во1
  4. Поз.5Кол-во1
  5. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  7. Поз.8Кол-во1
  8. Поз.9Кол-во1
  9. Поз.14Кол-во1
  10. Поз.16
    74923290Крышка клеммной коробки VA 6-9..till 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  11. Поз.20Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 665-9125, VCS 665-9125 (UKCA) UK - Declaration of Conformity (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-08-25
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
