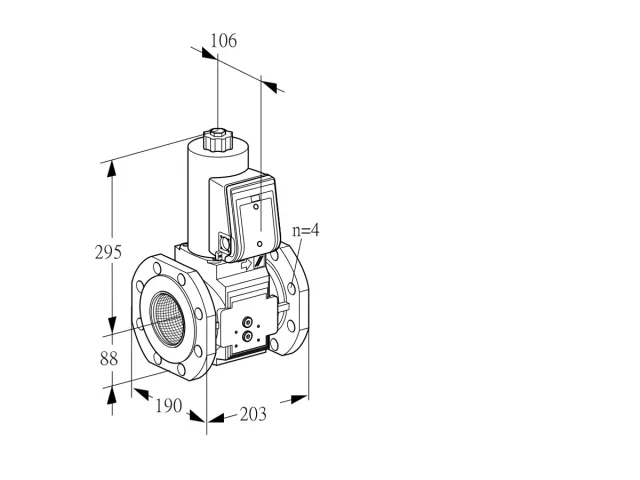

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VAS 7T80A05NQB/PP/PP · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VAS 7T80A05NQB/PP/PP — электромагнитный газовый клапан — 88202813

MPN / артикул: 88202813
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул88202813
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VAS 7T80A05NQB/PP/PP — электромагнитный газовый клапан — 88202813

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.

Перед заказом проверьте артикул 88202813, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88202813
Типообозначение
VAS 7T80A05NQB/PP/PP
Серия
VAS
Код ТН ВЭД
84818079
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
7
Исполнение для рынка
Исполнение T
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В AC, 50/60 Гц
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Регулировка расхода
С регулировкой расхода
Единица продажи
шт
Артикул производителя
88202813
Точное исполнение

Как выбрать эту модель

VAS 7T80A05NQB/PP/PP

Артикул 88202813. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 14 параметров
VAS Тип
Электромагнитный газовый клапан
7 Размер
7
T Исполнение для рынка
Исполнение T
80 Номинальный диаметр
DN 80
A Присоединение к трубопроводу
Фланец ANSI
05 Входное давление
Максимальное входное давление pu: 500 мбар
N Характер открытия
Быстрое открытие, быстрое закрытие
Q Напряжение питания
120 В~, 50/60 Гц
B Боковая механическая обработка
Базовое исполнение
P Принадлежности справа на входе
Резьбовая заглушка
P Принадлежности справа на выходе
Резьбовая заглушка
P Принадлежности слева на входе
Резьбовая заглушка
P Принадлежности слева на выходе
Резьбовая заглушка
J Регулировка расхода
С регулировкой расхода

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88202813

VAS 7T80A05NWB/PP/PP

88203273
Отличий: 1
Напряжение питания
Эта модель · 88202813120 В~, 50/60 Гц
88203273230 В~, 50/60 Гц
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
7
Исполнение для рынка
Исполнение T
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Регулировка расхода
С регулировкой расхода
Сравнение с 88202813

VAS 7T80A05NKB/PP/PP

88204228
Отличий: 1
Напряжение питания
Эта модель · 88202813120 В~, 50/60 Гц
8820422824 В=
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
7
Исполнение для рынка
Исполнение T
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Регулировка расхода
С регулировкой расхода
Сравнение с 88202813

VAS 6T65A05NQB/PP/PP

88202812
Отличий: 2
Размер
Эта модель · 882028137
882028126
Номинальный диаметр
Эта модель · 88202813DN 80
88202812DN 65
Совпадающие параметры · 12
Тип
Электромагнитный газовый клапан
Исполнение для рынка
Исполнение T
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 500 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В~, 50/60 Гц
Боковая механическая обработка
Базовое исполнение
Принадлежности справа на входе
Резьбовая заглушка
Принадлежности справа на выходе
Резьбовая заглушка
Принадлежности слева на входе
Резьбовая заглушка
Принадлежности слева на выходе
Резьбовая заглушка
Регулировка расхода
С регулировкой расхода
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88202813: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5135 · Позиций: 9

VAS 7T80A05NQB/PP/PP

Схема запчастей E5135: VAS 6-9 Basic
E5135 · VAS 6-9 Basic. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.4Кол-во1
  3. Поз.5Кол-во1
  4. Поз.6
    74921869Штуцер отбора давления NPT 1/4 St+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  5. Поз.7
    74926282Резьбовая заглушка NPT 1/4 P+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.13Кол-во1
  7. Поз.14Кол-во1
  8. Поз.16
    74923290Крышка клеммной коробки VA 6-9..till 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  9. Поз.20Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-9, VCS 6-9 (RU)RU · PDF на prom-elec.com · ред. 06-24 · 2024-07-26
VAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU)RU · PDF на prom-elec.com · ред. 04-16 · 2017-06-02
VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 6-9, VCS 6-9 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-11
VAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN)EN · PDF на prom-elec.com · ред. 04-16 · 2016-06-09
