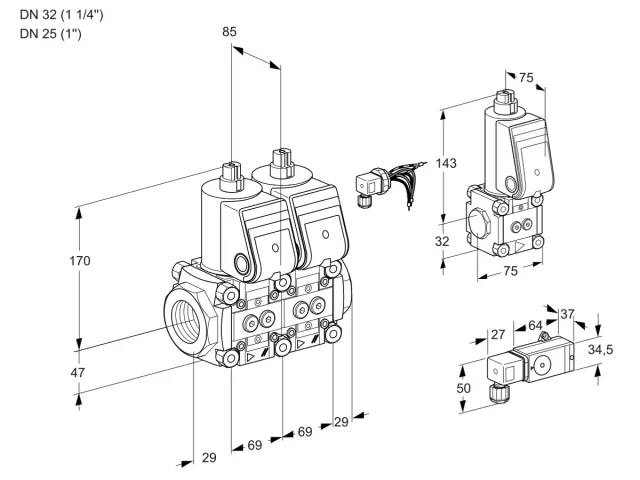

Kromschroder VCS 2E32R/25R05NNWR/-3PP/BSPP — двойной электромагнитный газовый клапан — 88107809
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VCS · Тип оборудования или детали: Двойной газовый клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования8 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88107809
- Типообозначение
- VCS 2E32R/25R05NNWR/-3PP/BSPP
- Серия
- VCS
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Двойной электромагнитный клапан
- Размер
- 2
- Сертификация
- Сертифицировано в EU
- Вход
- DN 32 (1 1/4'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
- Выход
- DN 25 (1'')
- Присоединение выходного трубопровода
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 1
- 1-й клапан: быстрое открытие, быстрое закрытие
- Модуль 2
- 2-й клапан: быстрое открытие и быстрое закрытие
- Напряжение питания
- 230 В AC, 50/60 Гц
- Расход
- Слева направо
- Клеммные коробки
- Электрическое подключение выполнено
- Электрическое подключение 1-го клапана
- Штекер для 2 клапанов с ответной частью
- Материал подключения
- Установлено
- Принадлежности 1-го клапана со стороны обзора
- Реле давления DG 110VC
- Контрольная точка реле давления на 1-м клапане, сторона обзора
- Выходное давление
- Принадлежности 2-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- Байпасный клапан VAS 1
- Принадлежности 2-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Байпасное отверстие
- 10 мм
- Байпасный клапан
- Глухой фланец на выходе
- Состав
- 88034705, 88005809, 88001386
- Единица продажи
- шт
- Артикул производителя
- 88107809
Как выбрать эту модель
VCS 2E32R/25R05NNWR/-3PP/BSPP
Артикул 88107809. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 22 параметров
VCSТип- Двойной электромагнитный клапан
2Размер- 2
EСертификация- Сертифицировано в EU
32Вход- DN 32 (1 1/4'')
RПрисоединение входного трубопровода- Внутренняя резьба Rp
25Выход- DN 25 (1'')
RПрисоединение выходного трубопровода- Внутренняя резьба Rp
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
NМодуль 1- 1-й клапан: быстрое открытие, быстрое закрытие
NМодуль 2- 2-й клапан: быстрое открытие и быстрое закрытие
WНапряжение питания- 230 В~, 50/60 Гц
RРасход- Слева направо
XКлеммные коробки- Электрическое подключение выполнено
4Электрическое подключение 1-го клапана- Штекер для 2 клапанов с ответной частью
XМатериал подключения- Установлено
3Принадлежности 1-го клапана со стороны обзора- Реле давления DG 110VC
AКонтрольная точка реле давления на 1-м клапане, сторона обзора- Выходное давление
PPПринадлежности 2-го клапана со стороны обзора- 2 резьбовые заглушки
BSПринадлежности 1-го клапана с тыльной стороны- Байпасный клапан VAS 1
PPПринадлежности 2-го клапана с тыльной стороны- 2 резьбовые заглушки
10Байпасное отверстие- 10 мм
-0Байпасный клапан- Глухой фланец на выходе
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88107809 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88107809 в ProFi.
- 88034705 88034705 Карточка пока не опубликована.
- 88005809 88005809 Карточка пока не опубликована.
- 88001386 Kromschroder VAS 1-0/NW — электромагнитный газовый клапан — 88001386
