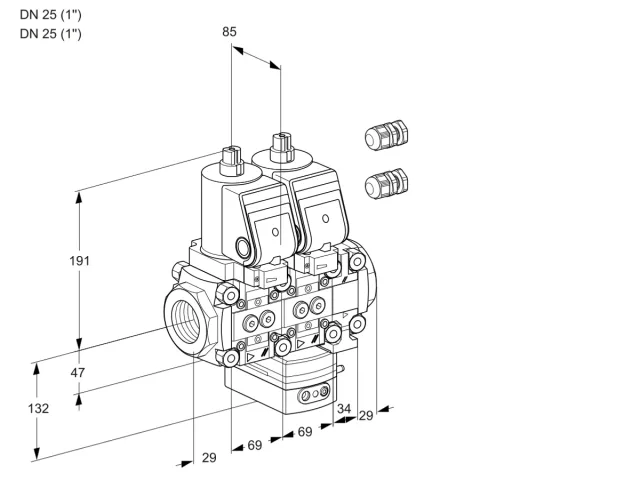

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VCV 2E25R/25R05NVKVWSR3/PPPP/PPPP · 3D-модель
Kromschroder · Двойные и комбинированные газовые клапаны

Kromschroder VCV 2E25R/25R05NVKVWSR3/PPPP/PPPP — двойной электромагнитный газовый клапан — 88107404

MPN / артикул: 88107404
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88107404
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCV · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VCV 2E25R/25R05NVKVWSR3/PPPP/PPPP — двойной электромагнитный газовый клапан — 88107404

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88107404, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88107404
Типообозначение
VCV 2E25R/25R05NVKVWSR3/PPPP/PPPP
Серия
VCV
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор переменного соотношения воздух/газ с двумя электромагнитными клапанами
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 25 (1'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 25 (1'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором переменного соотношения воздух/газ; подключение управляющего давления воздуха: штуцер для пластиковой трубки
Модуль 3
Клапан точной регулировки
Напряжение питания
230 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 1-го клапана
Кабельный ввод M20
Электрическое подключение 2-го клапана
Кабельный ввод M20
Материал подключения
В комплекте поставки
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности сверху клапана точной регулировки
Резьбовые заглушки
Состав
88031492, 88034360, 88016035
Единица продажи
шт
Артикул производителя
88107404
Точное исполнение

Как выбрать эту модель

VCV 2E25R/25R05NVKVWSR3/PPPP/PPPP

Артикул 88107404. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 23 параметров
VCV Тип
Регулятор переменного соотношения воздух/газ с двумя электромагнитными клапанами
2 Размер
2
E Сертификация
Сертифицировано в EU
25 Вход
DN 25 (1'')
R Присоединение входного трубопровода
Внутренняя резьба Rp
25 Выход
DN 25 (1'')
R Присоединение выходного трубопровода
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
VK Модуль 2
2-й клапан с регулятором переменного соотношения воздух/газ; подключение управляющего давления воздуха: штуцер для пластиковой трубки
VMV Модуль 3
Клапан точной регулировки
W Напряжение питания
230 В~, 50/60 Гц
S Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
R Расход
Слева направо
X Клеммные коробки
Электрическое подключение выполнено
3 Электрическое подключение 1-го клапана
Кабельный ввод M20
3 Электрическое подключение 2-го клапана
Кабельный ввод M20
B Материал подключения
В комплекте поставки
PP Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
PP Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
P Принадлежности сверху клапана точной регулировки
Резьбовые заглушки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88107404 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88107404 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88107404 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
