Kromschroder VCG 1E20R/20R05NGEWGR3/PPPP/PPZS — двойной электромагнитный газовый клапан — 88107139

MPN / артикул: 88107139
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88107139
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCG · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно

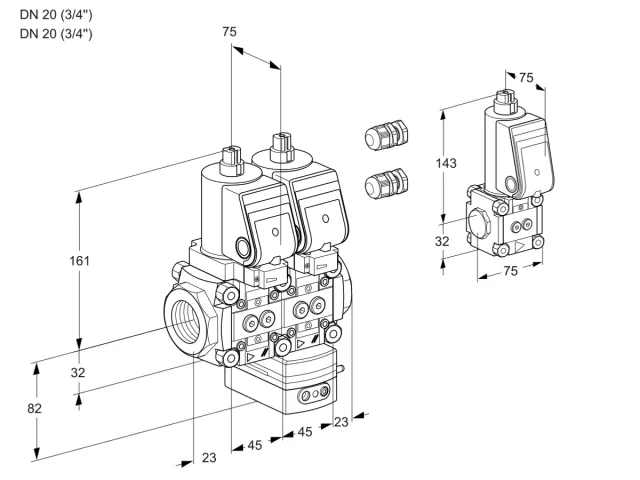

Фото товара

Kromschroder VCG 1E20R/20R05NGEWGR3/PPPP/PPZS — двойной электромагнитный газовый клапан — 88107139

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88107139, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88107139
Типообозначение
VCG 1E20R/20R05NGEWGR3/PPPP/PPZS
Серия
VCG
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор соотношения газ/воздух с двумя электромагнитными клапанами
Размер
1
Сертификация
Сертифицировано в EU
Вход
DN 20 (3/4'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 20 (3/4'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором соотношения воздух/газ; подключение управляющего давления воздуха: обжимной фитинг
Напряжение питания
230 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 1-го клапана
Кабельный ввод M20
Электрическое подключение 2-го клапана
Кабельный ввод M20
Материал подключения
Установлено
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
Клапан запального газа VAS 1
Байпасное отверстие
10 мм
Байпасный клапан
Выходной фланец DN 15
Присоединение байпасного клапана к трубопроводу
Внутренняя резьба Rp
Датчик закрытого положения байпасного клапана
Сигнализатор закрытого положения для 24 В и визуальный указатель положения
Состав
88024158, 88034125, 88014469
Единица продажи
шт
Артикул производителя
88107139
Точное исполнение

Как выбрать эту модель

VCG 1E20R/20R05NGEWGR3/PPPP/PPZS

Артикул 88107139. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 25 параметров
VCG Тип
Регулятор соотношения газ/воздух с двумя электромагнитными клапанами
1 Размер
1
E Сертификация
Сертифицировано в EU
20 Вход
DN 20 (3/4'')
R Присоединение входного трубопровода
Внутренняя резьба Rp
20 Выход
DN 20 (3/4'')
R Присоединение выходного трубопровода
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
GE Модуль 2
2-й клапан с регулятором соотношения воздух/газ; подключение управляющего давления воздуха: обжимной фитинг
W Напряжение питания
230 В~, 50/60 Гц
G Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения
R Расход
Слева направо
X Клеммные коробки
Электрическое подключение выполнено
3 Электрическое подключение 1-го клапана
Кабельный ввод M20
3 Электрическое подключение 2-го клапана
Кабельный ввод M20
X Материал подключения
Установлено
PP Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
ZS Принадлежности 2-го клапана с тыльной стороны
Клапан запального газа VAS 1
10 Байпасное отверстие
10 мм
15 Байпасный клапан
Выходной фланец DN 15
R Присоединение байпасного клапана к трубопроводу
Внутренняя резьба Rp
G Датчик закрытого положения байпасного клапана
Сигнализатор закрытого положения для 24 В и визуальный указатель положения

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88107139 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88107139 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88107139 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
