Kromschroder · Двойные и комбинированные газовые клапаны

Kromschroder VCH 1E20R/25R05NHEVQSR3/PPPP/PPPP — двойной электромагнитный газовый клапан — 88107110

MPN / артикул: 88107110
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88107110
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCH · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

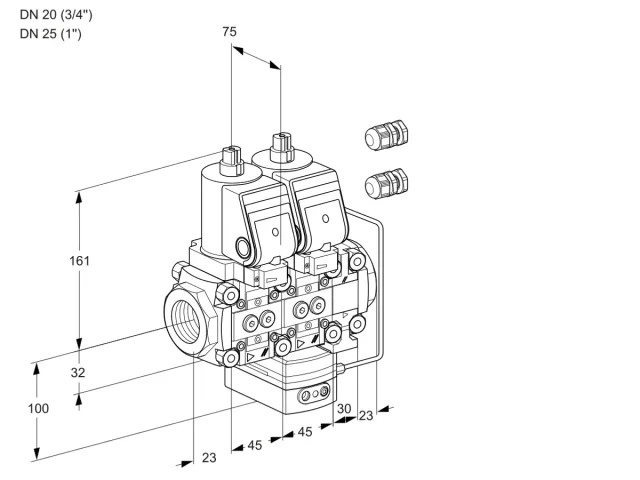

Kromschroder VCH 1E20R/25R05NHEVQSR3/PPPP/PPPP — двойной электромагнитный газовый клапан — 88107110

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88107110, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88107110
Типообозначение
VCH 1E20R/25R05NHEVQSR3/PPPP/PPPP
Серия
VCH
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор расхода с двумя электромагнитными клапанами
Размер
1
Сертификация
Сертифицировано в EU
Вход
DN 20 (3/4'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 25 (1'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором расхода; подключение управляющего давления воздуха: обжимной фитинг
Модуль 3
Клапан точной регулировки
Напряжение питания
120 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 1-го клапана
Кабельный ввод M20
Электрическое подключение 2-го клапана
Кабельный ввод M20
Материал подключения
В комплекте поставки
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности сверху клапана точной регулировки
Точки измерения давления и управляющая линия pd-
Состав
88034093, 88034094, 88020711
Единица продажи
шт
Артикул производителя
88107110
Точное исполнение

Как выбрать эту модель

VCH 1E20R/25R05NHEVQSR3/PPPP/PPPP

Артикул 88107110. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 23 параметров
VCH Тип
Регулятор расхода с двумя электромагнитными клапанами
1 Размер
1
E Сертификация
Сертифицировано в EU
20 Вход
DN 20 (3/4'')
R Присоединение входного трубопровода
Внутренняя резьба Rp
25 Выход
DN 25 (1'')
R Присоединение выходного трубопровода
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
HE Модуль 2
2-й клапан с регулятором расхода; подключение управляющего давления воздуха: обжимной фитинг
VMV Модуль 3
Клапан точной регулировки
Q Напряжение питания
120 В~, 50/60 Гц
S Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
R Расход
Слева направо
X Клеммные коробки
Электрическое подключение выполнено
3 Электрическое подключение 1-го клапана
Кабельный ввод M20
3 Электрическое подключение 2-го клапана
Кабельный ввод M20
B Материал подключения
В комплекте поставки
PP Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
PP Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
I Принадлежности сверху клапана точной регулировки
Точки измерения давления и управляющая линия pd-

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88107110

VCH 1E25R/25R05NHEVQSR3/PPPP/PPPP

88107112
Отличий: 1
Вход
Эта модель · 88107110DN 20 (3/4'')
88107112DN 25 (1'')
Совпадающие параметры · 22
Тип
Регулятор расхода с двумя электромагнитными клапанами
Размер
1
Сертификация
Сертифицировано в EU
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 25 (1'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором расхода; подключение управляющего давления воздуха: обжимной фитинг
Модуль 3
Клапан точной регулировки
Напряжение питания
120 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 1-го клапана
Кабельный ввод M20
Электрическое подключение 2-го клапана
Кабельный ввод M20
Материал подключения
В комплекте поставки
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности сверху клапана точной регулировки
Точки измерения давления и управляющая линия pd-
Сравнение с 88107110

VCH 1E20R/20R05NHEVWGR3/PPPP/PPPP

88103859
Отличий: 3
Выход
Эта модель · 88107110DN 25 (1'')
88103859DN 20 (3/4'')
Напряжение питания
Эта модель · 88107110120 В~, 50/60 Гц
88103859230 В~, 50/60 Гц
Обратная связь
Эта модель · 88107110Сигнализатор закрытого положения и визуальный указатель положения
88103859Сигнализатор закрытого положения для 24 В и визуальный указатель положения
Совпадающие параметры · 20
Тип
Регулятор расхода с двумя электромагнитными клапанами
Размер
1
Сертификация
Сертифицировано в EU
Вход
DN 20 (3/4'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором расхода; подключение управляющего давления воздуха: обжимной фитинг
Модуль 3
Клапан точной регулировки
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 1-го клапана
Кабельный ввод M20
Электрическое подключение 2-го клапана
Кабельный ввод M20
Материал подключения
В комплекте поставки
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности сверху клапана точной регулировки
Точки измерения давления и управляющая линия pd-
Сравнение с 88107110

VCH 2E40R/40R05NHEVQSR3/PPPP/PPPP

88107111
Отличий: 3
Размер
Эта модель · 881071101
881071112
Вход
Эта модель · 88107110DN 20 (3/4'')
88107111DN 40 (1 1/2'')
Выход
Эта модель · 88107110DN 25 (1'')
88107111DN 40 (1 1/2'')
Совпадающие параметры · 20
Тип
Регулятор расхода с двумя электромагнитными клапанами
Сертификация
Сертифицировано в EU
Присоединение входного трубопровода
Внутренняя резьба Rp
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором расхода; подключение управляющего давления воздуха: обжимной фитинг
Модуль 3
Клапан точной регулировки
Напряжение питания
120 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 1-го клапана
Кабельный ввод M20
Электрическое подключение 2-го клапана
Кабельный ввод M20
Материал подключения
В комплекте поставки
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности сверху клапана точной регулировки
Точки измерения давления и управляющая линия pd-
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88107110 в ProFi.

  • 88034093 88034093 Карточка пока не опубликована.
  • 88034094 88034094 Карточка пока не опубликована.
  • 88020711 88020711 Карточка пока не опубликована.
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88107110 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
