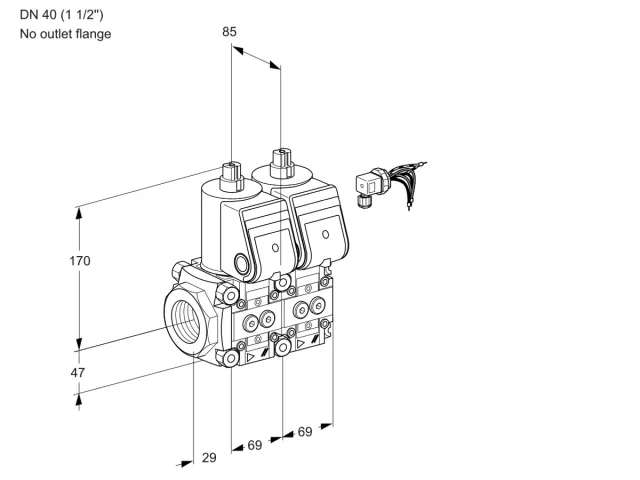

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.
Kromschroder VCS 2E40R/--05NNWR/PPPP/PPPP — двойной электромагнитный газовый клапан — 88106913
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VCS · Тип оборудования или детали: Двойной газовый клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования8 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88106913
- Типообозначение
- VCS 2E40R/--05NNWR/PPPP/PPPP
- Серия
- VCS
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Двойной электромагнитный клапан
- Размер
- 2
- Сертификация
- Сертифицировано в EU
- Вход
- DN 40 (1 1/2'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
- Выход
- Без выходного фланца
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 1
- 1-й клапан: быстрое открытие, быстрое закрытие
- Модуль 2
- 2-й клапан: быстрое открытие и быстрое закрытие
- Напряжение питания
- 230 В AC, 50/60 Гц
- Расход
- Слева направо
- Клеммные коробки
- Электрическое подключение выполнено
- Электрическое подключение 1-го клапана
- Штекер для 2 клапанов с ответной частью
- Материал подключения
- Установлено
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 2-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Состав
- 88003400, 88016503
- Единица продажи
- шт
- Артикул производителя
- 88106913
Как выбрать эту модель
VCS 2E40R/--05NNWR/PPPP/PPPP
Артикул 88106913. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 18 параметров
VCSТип- Двойной электромагнитный клапан
2Размер- 2
EСертификация- Сертифицировано в EU
40Вход- DN 40 (1 1/2'')
RПрисоединение входного трубопровода- Внутренняя резьба Rp
-Выход- Без выходного фланца
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
NМодуль 1- 1-й клапан: быстрое открытие, быстрое закрытие
NМодуль 2- 2-й клапан: быстрое открытие и быстрое закрытие
WНапряжение питания- 230 В~, 50/60 Гц
RРасход- Слева направо
XКлеммные коробки- Электрическое подключение выполнено
4Электрическое подключение 1-го клапана- Штекер для 2 клапанов с ответной частью
XМатериал подключения- Установлено
PPПринадлежности 1-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 2-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 1-го клапана с тыльной стороны- 2 резьбовые заглушки
PPПринадлежности 2-го клапана с тыльной стороны- 2 резьбовые заглушки
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88106913 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88106913 в ProFi.
- 88003400 88003400 Карточка пока не опубликована.
- 88016503 88016503 Карточка пока не опубликована.
