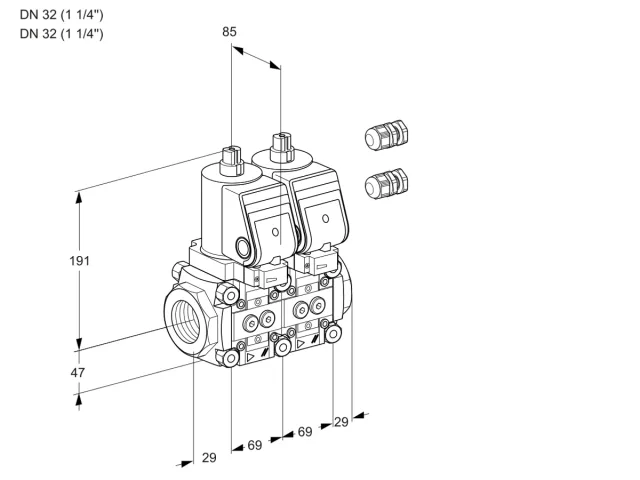

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.
Kromschroder VCS 2T32N/32N05NNKSR3/PPPP/PPPP — двойной электромагнитный газовый клапан — 88106612
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VCS · Тип оборудования или детали: Двойной газовый клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования8 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88106612
- Типообозначение
- VCS 2T32N/32N05NNKSR3/PPPP/PPPP
- Серия
- VCS
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Двойной электромагнитный клапан
- Размер
- 2
- Сертификация
- Исполнение T
- Вход
- DN 32 (1 1/4'')
- Присоединение входного трубопровода
- Внутренняя резьба NPT
- Выход
- DN 32 (1 1/4'')
- Присоединение выходного трубопровода
- Внутренняя резьба NPT
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 1
- 1-й клапан: быстрое открытие, быстрое закрытие
- Модуль 2
- 2-й клапан: быстрое открытие и быстрое закрытие
- Напряжение питания
- 24 В DC
- Обратная связь
- Сигнализатор закрытого положения и визуальный указатель положения
- Расход
- Слева направо
- Клеммные коробки
- Электрическое подключение выполнено
- Электрическое подключение 1-го клапана
- Кабельный ввод M20
- Электрическое подключение 2-го клапана
- Кабельный ввод M20
- Материал подключения
- В комплекте поставки
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 2-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Состав
- 88033652, 88033653
- Единица продажи
- шт
- Артикул производителя
- 88106612
Как выбрать эту модель
VCS 2T32N/32N05NNKSR3/PPPP/PPPP
Артикул 88106612. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 21 параметров
VCSТип- Двойной электромагнитный клапан
2Размер- 2
TСертификация- Исполнение T
32Вход- DN 32 (1 1/4'')
NПрисоединение входного трубопровода- Внутренняя резьба NPT
32Выход- DN 32 (1 1/4'')
NПрисоединение выходного трубопровода- Внутренняя резьба NPT
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
NМодуль 1- 1-й клапан: быстрое открытие, быстрое закрытие
NМодуль 2- 2-й клапан: быстрое открытие и быстрое закрытие
KНапряжение питания- 24 В=
SОбратная связь- Сигнализатор закрытого положения и визуальный указатель положения
RРасход- Слева направо
XКлеммные коробки- Электрическое подключение выполнено
3Электрическое подключение 1-го клапана- Кабельный ввод M20
3Электрическое подключение 2-го клапана- Кабельный ввод M20
BМатериал подключения- В комплекте поставки
PPПринадлежности 1-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 2-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 1-го клапана с тыльной стороны- 2 резьбовые заглушки
PPПринадлежности 2-го клапана с тыльной стороны- 2 резьбовые заглушки
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88106612 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88106612 в ProFi.
- 88033652 88033652 Карточка пока не опубликована.
- 88033653 88033653 Карточка пока не опубликована.
Запчасти по Part Detective
Точная схема запчастей для 88106612 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
