Kromschroder VCD 1E20R/20R05ND-50WR3/PP-2/PP-3 — двойной электромагнитный газовый клапан — 88106589

MPN / артикул: 88106589
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88106589
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCD · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

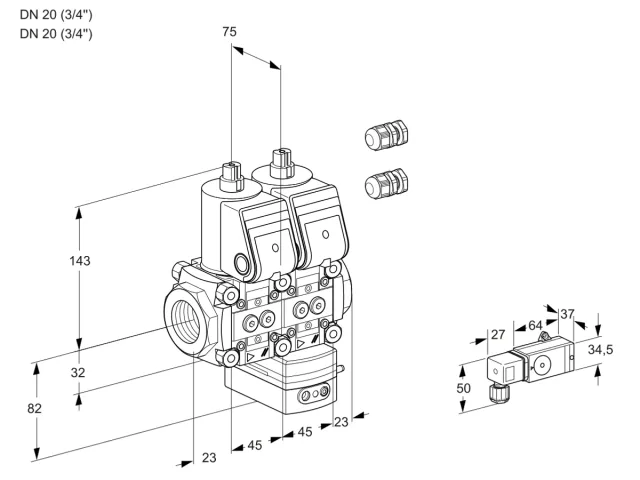

Kromschroder VCD 1E20R/20R05ND-50WR3/PP-2/PP-3 — двойной электромагнитный газовый клапан — 88106589

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88106589, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88106589
Типообозначение
VCD 1E20R/20R05ND-50WR3/PP-2/PP-3
Серия
VCD
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор давления с двумя электромагнитными клапанами
Размер
1
Сертификация
Сертифицировано в EU
Вход
DN 20 (3/4'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 20 (3/4'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором давления; выходное давление: 20-50 мбар
Напряжение питания
230 В AC, 50/60 Гц
Расход
Слева направо
Электрическое подключение 1-го клапана
Кабельный ввод M20
Электрическое подключение 2-го клапана
Кабельный ввод M20
Материал подключения
В комплекте поставки
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
Реле давления DG 40VC
Контрольная точка реле давления на 2-м клапане, сторона обзора
Выходное давление
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
Реле давления DG 110VC
Контрольная точка реле давления на 2-м клапане, тыльная сторона
Выходное давление
Состав
88000322, 88019031
Единица продажи
шт
Артикул производителя
88106589
Точное исполнение

Как выбрать эту модель

VCD 1E20R/20R05ND-50WR3/PP-2/PP-3

Артикул 88106589. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 21 параметров
VCD Тип
Регулятор давления с двумя электромагнитными клапанами
1 Размер
1
E Сертификация
Сертифицировано в EU
20 Вход
DN 20 (3/4'')
R Присоединение входного трубопровода
Внутренняя резьба Rp
20 Выход
DN 20 (3/4'')
R Присоединение выходного трубопровода
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
D-50 Модуль 2
2-й клапан с регулятором давления; выходное давление: 20-50 мбар
W Напряжение питания
230 В~, 50/60 Гц
R Расход
Слева направо
3 Электрическое подключение 1-го клапана
Кабельный ввод M20
3 Электрическое подключение 2-го клапана
Кабельный ввод M20
B Материал подключения
В комплекте поставки
PP Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
2 Принадлежности 2-го клапана со стороны обзора
Реле давления DG 40VC
A Контрольная точка реле давления на 2-м клапане, сторона обзора
Выходное давление
PP Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
3 Принадлежности 2-го клапана с тыльной стороны
Реле давления DG 110VC
A Контрольная точка реле давления на 2-м клапане, тыльная сторона
Выходное давление

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
