Kromschroder · Двойные и комбинированные газовые клапаны

Kromschroder VCS 1E25R/25R05NLVQR/PPPP/PPBS — двойной электромагнитный газовый клапан — 88106390

MPN / артикул: 88106390
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88106390
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCS · Тип оборудования или детали: Двойной газовый клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования8 материалов; язык и редакция указаны отдельно
Фото товара

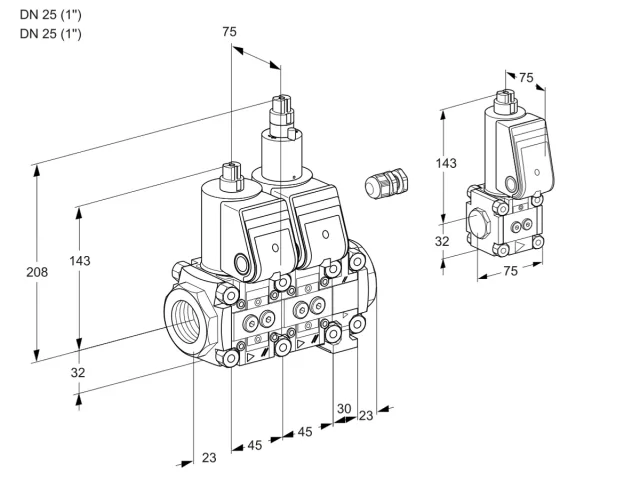

Kromschroder VCS 1E25R/25R05NLVQR/PPPP/PPBS — двойной электромагнитный газовый клапан — 88106390

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88106390, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88106390
Типообозначение
VCS 1E25R/25R05NLVQR/PPPP/PPBS
Серия
VCS
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Двойной электромагнитный клапан
Размер
1
Сертификация
Сертифицировано в EU
Вход
DN 25 (1'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 25 (1'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан: медленное открытие и быстрое закрытие
Модуль 3
Клапан точной регулировки
Напряжение питания
120 В AC, 50/60 Гц
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 1-го клапана
Кабельный ввод M20
Материал подключения
В комплекте поставки
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
Байпасный клапан VAS 1
Байпасное отверстие
10 мм
Байпасный клапан
Глухой фланец на выходе
Принадлежности сверху клапана точной регулировки
Резьбовые заглушки
Состав
88006145, 88033442, 88013307, 88006105
Единица продажи
шт
Артикул производителя
88106390
Точное исполнение

Как выбрать эту модель

VCS 1E25R/25R05NLVQR/PPPP/PPBS

Артикул 88106390. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 23 параметров
VCS Тип
Двойной электромагнитный клапан
1 Размер
1
E Сертификация
Сертифицировано в EU
25 Вход
DN 25 (1'')
R Присоединение входного трубопровода
Внутренняя резьба Rp
25 Выход
DN 25 (1'')
R Присоединение выходного трубопровода
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
L Модуль 2
2-й клапан: медленное открытие и быстрое закрытие
VMV Модуль 3
Клапан точной регулировки
Q Напряжение питания
120 В~, 50/60 Гц
R Расход
Слева направо
X Клеммные коробки
Электрическое подключение выполнено
3 Электрическое подключение 1-го клапана
Кабельный ввод M20
B Материал подключения
В комплекте поставки
PP Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
BS Принадлежности 2-го клапана с тыльной стороны
Байпасный клапан VAS 1
10 Байпасное отверстие
10 мм
-0 Байпасный клапан
Глухой фланец на выходе
P Принадлежности сверху клапана точной регулировки
Резьбовые заглушки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88106390 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88106390 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88106390 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAS 1-3, VCS 1-3 (RU)RU · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (RU)RU · PDF на prom-elec.com · ред. 11-18 · 2019-04-09
VAS 1-3, VCS 1-3 (EN)EN · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS(D,G,V,H)/VCS 1-9 SIL PL EN13611 Annex J (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL IEC 61508 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL ISO 13849 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (EN)EN · PDF на prom-elec.com · ред. 11-18 · 2018-12-10
