Kromschroder · Двойные и комбинированные газовые клапаны

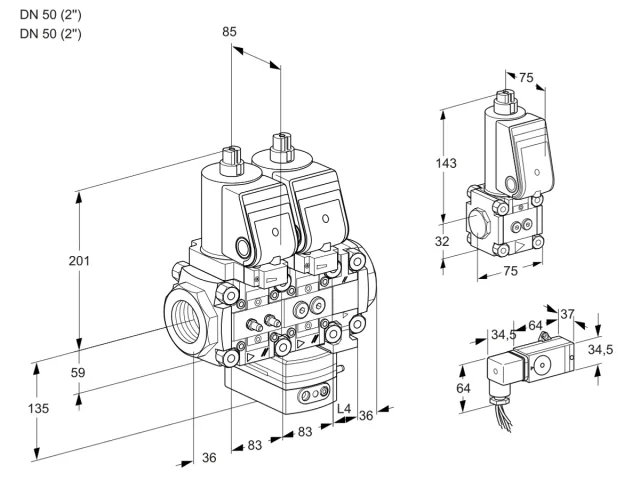

Kromschroder VCG 3T50N/50N05NGAVQSR/MM-3/BSPP — двойной электромагнитный газовый клапан — 88105979

MPN / артикул: 88105979
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88105979
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCG · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VCG 3T50N/50N05NGAVQSR/MM-3/BSPP — двойной электромагнитный газовый клапан — 88105979

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88105979, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88105979
Типообозначение
VCG 3T50N/50N05NGAVQSR/MM-3/BSPP
Серия
VCG
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор соотношения газ/воздух с двумя электромагнитными клапанами
Размер
3
Сертификация
Исполнение T
Вход
DN 50 (2'')
Присоединение входного трубопровода
Внутренняя резьба NPT
Выход
DN 50 (2'')
Присоединение выходного трубопровода
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором соотношения воздух/газ; комплект подключения управляющего давления воздуха psa: 1 адаптер NPT 1/8, 2 точки измерения давления pd и psa
Модуль 3
Клапан точной регулировки
Напряжение питания
120 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Принадлежности 1-го клапана со стороны обзора
2 точки измерения давления
Принадлежности 2-го клапана со стороны обзора
Реле давления DG 110VC
Контрольная точка реле давления на 2-м клапане, сторона обзора
Выходное давление
Принадлежности 1-го клапана с тыльной стороны
Байпасный клапан VAS 1
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Байпасное отверстие
10 мм
Байпасный клапан
Глухой фланец на выходе
Датчик закрытого положения байпасного клапана
Сигнализатор закрытого положения и визуальный указатель положения
Принадлежности сверху клапана точной регулировки
точки измерения давления
Состав
88033315, 88033316, 88033317, 88018955
Единица продажи
шт
Артикул производителя
88105979
Точное исполнение

Как выбрать эту модель

VCG 3T50N/50N05NGAVQSR/MM-3/BSPP

Артикул 88105979. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 24 параметров
VCG Тип
Регулятор соотношения газ/воздух с двумя электромагнитными клапанами
3 Размер
3
T Сертификация
Исполнение T
50 Вход
DN 50 (2'')
N Присоединение входного трубопровода
Внутренняя резьба NPT
50 Выход
DN 50 (2'')
N Присоединение выходного трубопровода
Внутренняя резьба NPT
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
GA Модуль 2
2-й клапан с регулятором соотношения воздух/газ; комплект подключения управляющего давления воздуха psa: 1 адаптер NPT 1/8, 2 точки измерения давления pd и psa
VMV Модуль 3
Клапан точной регулировки
Q Напряжение питания
120 В~, 50/60 Гц
S Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
R Расход
Слева направо
X Клеммные коробки
Электрическое подключение выполнено
MM Принадлежности 1-го клапана со стороны обзора
2 точки измерения давления
3 Принадлежности 2-го клапана со стороны обзора
Реле давления DG 110VC
A Контрольная точка реле давления на 2-м клапане, сторона обзора
Выходное давление
BS Принадлежности 1-го клапана с тыльной стороны
Байпасный клапан VAS 1
PP Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
10 Байпасное отверстие
10 мм
-0 Байпасный клапан
Глухой фланец на выходе
S Датчик закрытого положения байпасного клапана
Сигнализатор закрытого положения и визуальный указатель положения
M Принадлежности сверху клапана точной регулировки
точки измерения давления

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88105979 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88105979 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88105979 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
