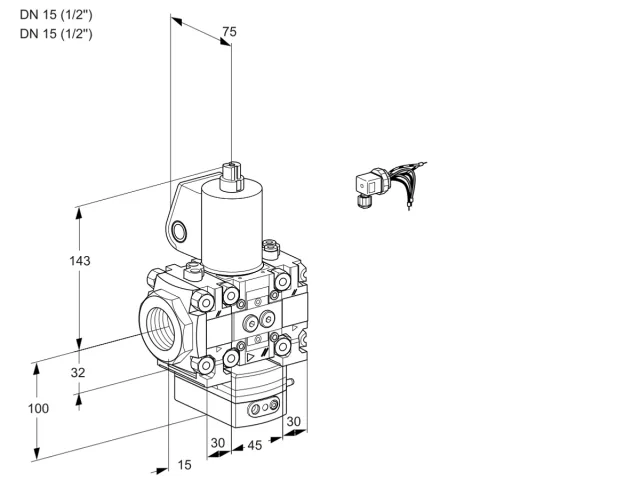

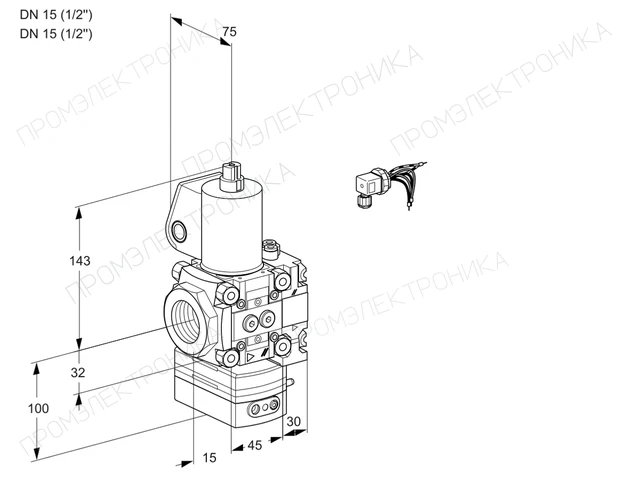

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.
Kromschroder VAH 1E15R/15R05FHEVWL/PP/PP — регулятор расхода газа — 88105956
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VAH · Тип оборудования или детали: Регулятор с электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88105956
- Типообозначение
- VAH 1E15R/15R05FHEVWL/PP/PP
- Серия
- VAH
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Регулятор расхода с электромагнитным клапаном
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 15 (1/2'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
- Выход
- DN 15 (1/2'')
- Присоединение выходного трубопровода
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 0
- Фильтрующий модуль
- Модуль 1
- 1-й клапан с регулятором расхода, подключение управляющего давления воздуха: обжимной фитинг
- Модуль 3
- Клапан точной регулировки
- Напряжение питания
- 230 В AC, 50/60 Гц
- Расход
- Справа налево
- Электрическое подключение 1-го клапана
- Штекер с ответной частью
- Материал подключения
- Установлено
- Сторона подключения
- Установлено справа от клеммной коробки
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности сверху клапана точной регулировки
- Резьбовые заглушки
- Состав
- 88012987, 88029276, 88013292
- Единица продажи
- шт
- Артикул производителя
- 88105956
Как выбрать эту модель
VAH 1E15R/15R05FHEVWL/PP/PP
Артикул 88105956. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 19 параметров
VAHТип- Регулятор расхода с электромагнитным клапаном
1Размер- 1
EСертификация- Сертифицировано в EU
15Вход- DN 15 (1/2'')
RПрисоединение входного трубопровода- Внутренняя резьба Rp
15Выход- DN 15 (1/2'')
RПрисоединение выходного трубопровода- Внутренняя резьба Rp
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
FМодуль 0- Фильтрующий модуль
HEМодуль 1- 1-й клапан с регулятором расхода, подключение управляющего давления воздуха: обжимной фитинг
VMVМодуль 3- Клапан точной регулировки
WНапряжение питания- 230 В~, 50/60 Гц
LРасход- Справа налево
1Электрическое подключение 1-го клапана- Штекер с ответной частью
XМатериал подключения- Установлено
RСторона подключения- Установлено справа от клеммной коробки
PPПринадлежности 1-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 1-го клапана с тыльной стороны- 2 резьбовые заглушки
PПринадлежности сверху клапана точной регулировки- Резьбовые заглушки
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88105956 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88105956 в ProFi.
- 88012987 Kromschroder VMF 115/-R05M — газовый фильтр — 88012987
- 88029276 88029276 Карточка пока не опубликована.
- 88013292 Kromschroder VMV 1-/15R05P — регулятор расхода газа — 88013292
Запчасти по Part Detective
Точная схема запчастей для 88105956 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
Подобрать запчасти по маркировкеДокументация
