Kromschroder VCD 1E25R/25R05ND-100QR3/3--4/PPZS — двойной электромагнитный газовый клапан — 88105947

MPN / артикул: 88105947
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88105947
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCD · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

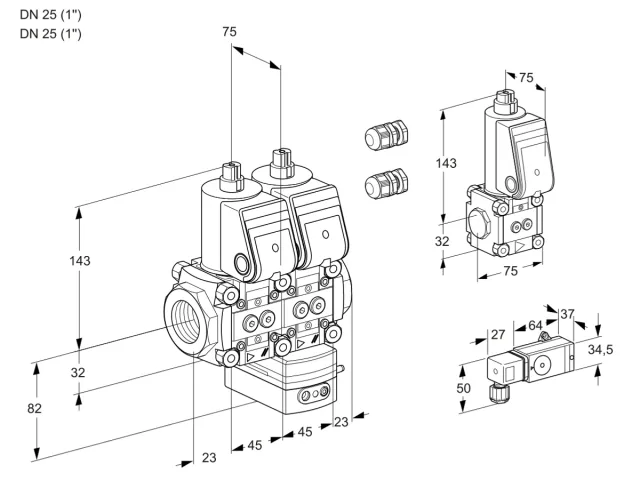

Kromschroder VCD 1E25R/25R05ND-100QR3/3--4/PPZS — двойной электромагнитный газовый клапан — 88105947

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88105947, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88105947
Типообозначение
VCD 1E25R/25R05ND-100QR3/3--4/PPZS
Серия
VCD
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор давления с двумя электромагнитными клапанами
Размер
1
Сертификация
Сертифицировано в EU
Вход
DN 25 (1'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 25 (1'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором давления; выходное давление: 35-100 мбар
Напряжение питания
120 В AC, 50/60 Гц
Расход
Слева направо
Электрическое подключение 1-го клапана
Кабельный ввод M20
Электрическое подключение 2-го клапана
Кабельный ввод M20
Материал подключения
В комплекте поставки
Принадлежности 1-го клапана со стороны обзора
Реле давления DG 110VC
Контрольная точка реле давления на 1-м клапане, сторона обзора
Входное давление
Принадлежности 2-го клапана со стороны обзора
Реле давления DG 300VC
Контрольная точка реле давления на 2-м клапане, сторона обзора
Выходное давление
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
Клапан запального газа VAS 1
Байпасное отверстие
10 мм
Байпасный клапан
Выходной фланец DN 15
Присоединение байпасного клапана к трубопроводу
Внутренняя резьба Rp
Состав
88001355, 88033298, 88009077
Единица продажи
шт
Артикул производителя
88105947
Точное исполнение

Как выбрать эту модель

VCD 1E25R/25R05ND-100QR3/3--4/PPZS

Артикул 88105947. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 24 параметров
VCD Тип
Регулятор давления с двумя электромагнитными клапанами
1 Размер
1
E Сертификация
Сертифицировано в EU
25 Вход
DN 25 (1'')
R Присоединение входного трубопровода
Внутренняя резьба Rp
25 Выход
DN 25 (1'')
R Присоединение выходного трубопровода
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
D-100 Модуль 2
2-й клапан с регулятором давления; выходное давление: 35-100 мбар
Q Напряжение питания
120 В~, 50/60 Гц
R Расход
Слева направо
3 Электрическое подключение 1-го клапана
Кабельный ввод M20
3 Электрическое подключение 2-го клапана
Кабельный ввод M20
B Материал подключения
В комплекте поставки
3 Принадлежности 1-го клапана со стороны обзора
Реле давления DG 110VC
E Контрольная точка реле давления на 1-м клапане, сторона обзора
Входное давление
4 Принадлежности 2-го клапана со стороны обзора
Реле давления DG 300VC
A Контрольная точка реле давления на 2-м клапане, сторона обзора
Выходное давление
PP Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
ZS Принадлежности 2-го клапана с тыльной стороны
Клапан запального газа VAS 1
10 Байпасное отверстие
10 мм
15 Байпасный клапан
Выходной фланец DN 15
R Присоединение байпасного клапана к трубопроводу
Внутренняя резьба Rp

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88105947 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88105947 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88105947 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
