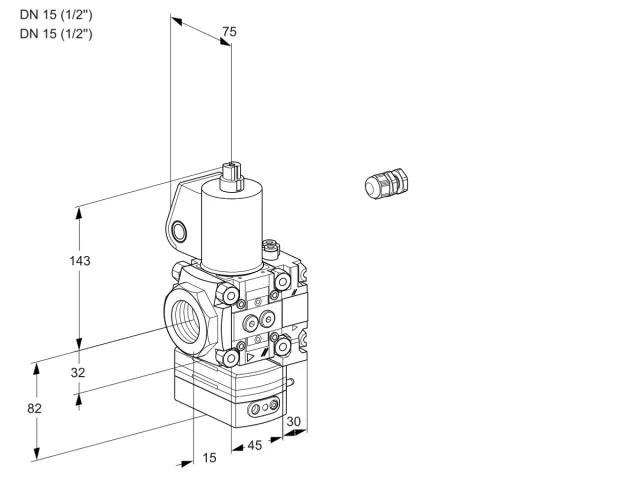

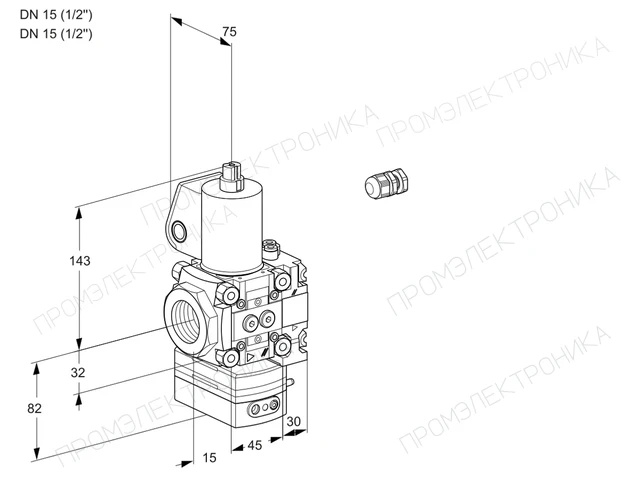

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.
Kromschroder VAD 1E15R/15R05D-50VWL/PP/PP — регулятор давления газа — 88105652
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VAD · Тип оборудования или детали: Регулятор с электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88105652
- Типообозначение
- VAD 1E15R/15R05D-50VWL/PP/PP
- Серия
- VAD
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Регулятор давления с электромагнитным клапаном
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 15 (1/2'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
- Выход
- DN 15 (1/2'')
- Присоединение выходного трубопровода
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 1
- 1-й клапан с регулятором давления, выходное давление: 20-50 мбар
- Модуль 3
- Клапан точной регулировки
- Напряжение питания
- 230 В AC, 50/60 Гц
- Расход
- Справа налево
- Электрическое подключение 1-го клапана
- Кабельный ввод M20
- Материал подключения
- Установлено
- Сторона подключения
- Установлено слева от клеммной коробки
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности сверху клапана точной регулировки
- Резьбовые заглушки
- Состав
- 88029894, 88013292
- Единица продажи
- шт
- Артикул производителя
- 88105652
Как выбрать эту модель
VAD 1E15R/15R05D-50VWL/PP/PP
Артикул 88105652. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 18 параметров
VADТип- Регулятор давления с электромагнитным клапаном
1Размер- 1
EСертификация- Сертифицировано в EU
15Вход- DN 15 (1/2'')
RПрисоединение входного трубопровода- Внутренняя резьба Rp
15Выход- DN 15 (1/2'')
RПрисоединение выходного трубопровода- Внутренняя резьба Rp
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
D-50Модуль 1- 1-й клапан с регулятором давления, выходное давление: 20-50 мбар
VMVМодуль 3- Клапан точной регулировки
WНапряжение питания- 230 В~, 50/60 Гц
LРасход- Справа налево
3Электрическое подключение 1-го клапана- Кабельный ввод M20
XМатериал подключения- Установлено
LСторона подключения- Установлено слева от клеммной коробки
PPПринадлежности 1-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 1-го клапана с тыльной стороны- 2 резьбовые заглушки
PПринадлежности сверху клапана точной регулировки- Резьбовые заглушки
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88105652 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88105652 в ProFi.
- 88029894 88029894 Карточка пока не опубликована.
- 88013292 Kromschroder VMV 1-/15R05P — регулятор расхода газа — 88013292
Запчасти по Part Detective
Точная схема запчастей для 88105652 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
Подобрать запчасти по маркировкеДокументация
