Kromschroder VCH 2E40F/40F05NHEVWSR3/-3PP/ZSPP — двойной электромагнитный газовый клапан — 88105633

MPN / артикул: 88105633
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88105633
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCH · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

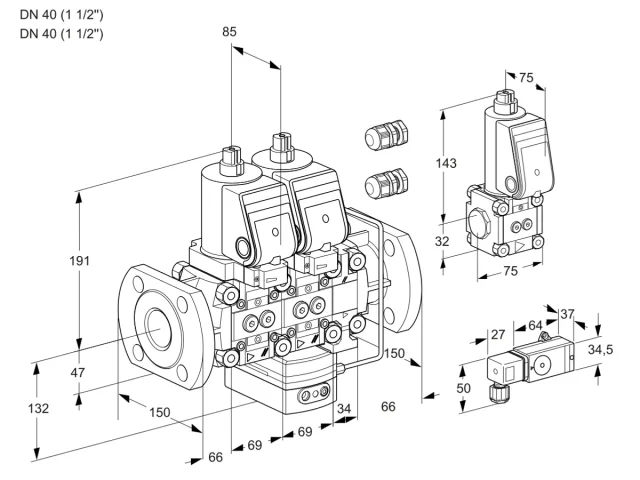

Kromschroder VCH 2E40F/40F05NHEVWSR3/-3PP/ZSPP — двойной электромагнитный газовый клапан — 88105633

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88105633, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88105633
Типообозначение
VCH 2E40F/40F05NHEVWSR3/-3PP/ZSPP
Серия
VCH
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор расхода с двумя электромагнитными клапанами
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Присоединение входного трубопровода
Фланец по ISO 7005
Выход
DN 40 (1 1/2'')
Присоединение выходного трубопровода
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором расхода; подключение управляющего давления воздуха: обжимной фитинг
Модуль 3
Клапан точной регулировки
Напряжение питания
230 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 1-го клапана
Кабельный ввод M20
Электрическое подключение 2-го клапана
Кабельный ввод M20
Материал подключения
Установлено
Принадлежности 1-го клапана со стороны обзора
Реле давления DG 110VC
Контрольная точка реле давления на 1-м клапане, сторона обзора
Выходное давление
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
Клапан запального газа VAS 1
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Байпасное отверстие
10 мм
Байпасный клапан
Выходной фланец DN 10
Присоединение байпасного клапана к трубопроводу
Внутренняя резьба Rp
Датчик закрытого положения байпасного клапана
Сигнализатор закрытого положения и визуальный указатель положения
Принадлежности сверху клапана точной регулировки
Точки измерения давления и управляющая линия pd-
Состав
88032959, 88029886, 88025935, 88032960
Единица продажи
шт
Артикул производителя
88105633
Точное исполнение

Как выбрать эту модель

VCH 2E40F/40F05NHEVWSR3/-3PP/ZSPP

Артикул 88105633. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 28 параметров
VCH Тип
Регулятор расхода с двумя электромагнитными клапанами
2 Размер
2
E Сертификация
Сертифицировано в EU
40 Вход
DN 40 (1 1/2'')
F Присоединение входного трубопровода
Фланец по ISO 7005
40 Выход
DN 40 (1 1/2'')
F Присоединение выходного трубопровода
Фланец по ISO 7005
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
HE Модуль 2
2-й клапан с регулятором расхода; подключение управляющего давления воздуха: обжимной фитинг
VMV Модуль 3
Клапан точной регулировки
W Напряжение питания
230 В~, 50/60 Гц
S Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
R Расход
Слева направо
X Клеммные коробки
Электрическое подключение выполнено
3 Электрическое подключение 1-го клапана
Кабельный ввод M20
3 Электрическое подключение 2-го клапана
Кабельный ввод M20
X Материал подключения
Установлено
3 Принадлежности 1-го клапана со стороны обзора
Реле давления DG 110VC
A Контрольная точка реле давления на 1-м клапане, сторона обзора
Выходное давление
PP Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
ZS Принадлежности 1-го клапана с тыльной стороны
Клапан запального газа VAS 1
PP Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
10 Байпасное отверстие
10 мм
10 Байпасный клапан
Выходной фланец DN 10
R Присоединение байпасного клапана к трубопроводу
Внутренняя резьба Rp
S Датчик закрытого положения байпасного клапана
Сигнализатор закрытого положения и визуальный указатель положения
I Принадлежности сверху клапана точной регулировки
Точки измерения давления и управляющая линия pd-

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88105633 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88105633 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88105633 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
