Kromschroder · Двойные и комбинированные газовые клапаны

Kromschroder VCH 1E15R/15R05F2NHEVWR6/3-PP/BSPP — двойной электромагнитный газовый клапан — 88105295

MPN / артикул: 88105295
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88105295
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCH · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

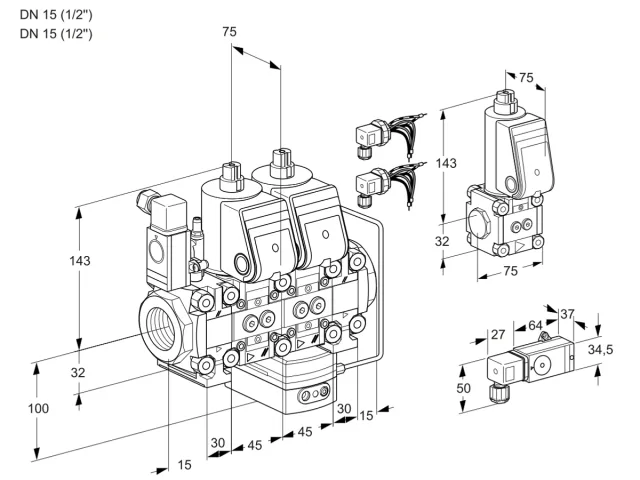

Kromschroder VCH 1E15R/15R05F2NHEVWR6/3-PP/BSPP — двойной электромагнитный газовый клапан — 88105295

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88105295, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88105295
Типообозначение
VCH 1E15R/15R05F2NHEVWR6/3-PP/BSPP
Серия
VCH
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор расхода с двумя электромагнитными клапанами
Размер
1
Сертификация
Сертифицировано в EU
Вход
DN 15 (1/2'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 15 (1/2'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 0
Фильтрующий модуль с реле давления DG 40VC
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором расхода; подключение управляющего давления воздуха: обжимной фитинг
Модуль 3
Клапан точной регулировки
Напряжение питания
230 В AC, 50/60 Гц
Расход
Слева направо
Электрическое подключение 1-го клапана
Штекер с ответной частью
Электрическое подключение 2-го клапана
Штекер с ответной частью
Материал подключения
Установлено
Принадлежности 1-го клапана со стороны обзора
Реле давления DG 110VC
Контрольная точка реле давления на 1-м клапане, сторона обзора
Входное давление
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
Байпасный клапан VAS 1
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Байпасное отверстие
6 мм
Байпасный клапан
Глухой фланец на выходе
Принадлежности сверху клапана точной регулировки
Точки измерения давления и управляющая линия pd-
Состав
88013718, 88032665, 88029276, 88020709, 88032666
Единица продажи
шт
Артикул производителя
88105295
Точное исполнение

Как выбрать эту модель

VCH 1E15R/15R05F2NHEVWR6/3-PP/BSPP

Артикул 88105295. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 25 параметров
VCH Тип
Регулятор расхода с двумя электромагнитными клапанами
1 Размер
1
E Сертификация
Сертифицировано в EU
15 Вход
DN 15 (1/2'')
R Присоединение входного трубопровода
Внутренняя резьба Rp
15 Выход
DN 15 (1/2'')
R Присоединение выходного трубопровода
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
F2 Модуль 0
Фильтрующий модуль с реле давления DG 40VC
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
HE Модуль 2
2-й клапан с регулятором расхода; подключение управляющего давления воздуха: обжимной фитинг
VMV Модуль 3
Клапан точной регулировки
W Напряжение питания
230 В~, 50/60 Гц
R Расход
Слева направо
1 Электрическое подключение 1-го клапана
Штекер с ответной частью
1 Электрическое подключение 2-го клапана
Штекер с ответной частью
X Материал подключения
Установлено
3 Принадлежности 1-го клапана со стороны обзора
Реле давления DG 110VC
E Контрольная точка реле давления на 1-м клапане, сторона обзора
Входное давление
PP Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
BS Принадлежности 1-го клапана с тыльной стороны
Байпасный клапан VAS 1
PP Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
6 Байпасное отверстие
6 мм
-0 Байпасный клапан
Глухой фланец на выходе
I Принадлежности сверху клапана точной регулировки
Точки измерения давления и управляющая линия pd-

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88105295 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88105295 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88105295 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
