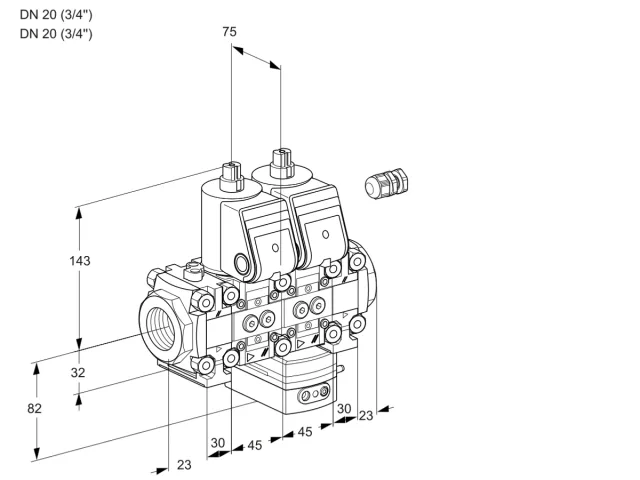

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VCD 1E20R/20R05FND-25VWR/PPPP/PPPP · 3D-модель
Kromschroder · Двойные и комбинированные газовые клапаны

Kromschroder VCD 1E20R/20R05FND-25VWR/PPPP/PPPP — двойной электромагнитный газовый клапан — 88104861

MPN / артикул: 88104861
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88104861
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCD · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VCD 1E20R/20R05FND-25VWR/PPPP/PPPP — двойной электромагнитный газовый клапан — 88104861

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88104861, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88104861
Типообозначение
VCD 1E20R/20R05FND-25VWR/PPPP/PPPP
Серия
VCD
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор давления с двумя электромагнитными клапанами
Размер
1
Сертификация
Сертифицировано в EU
Вход
DN 20 (3/4'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 20 (3/4'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 0
Фильтрующий модуль
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором давления; выходное давление: 2.5-25 мбар
Модуль 3
Клапан точной регулировки
Напряжение питания
230 В AC, 50/60 Гц
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 1-го клапана
Кабельный ввод M20
Материал подключения
Установлено
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности сверху клапана точной регулировки
Резьбовые заглушки
Состав
88012990, 88021457, 88029891, 88014199
Единица продажи
шт
Артикул производителя
88104861
Точное исполнение

Как выбрать эту модель

VCD 1E20R/20R05FND-25VWR/PPPP/PPPP

Артикул 88104861. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 22 параметров
VCD Тип
Регулятор давления с двумя электромагнитными клапанами
1 Размер
1
E Сертификация
Сертифицировано в EU
20 Вход
DN 20 (3/4'')
R Присоединение входного трубопровода
Внутренняя резьба Rp
20 Выход
DN 20 (3/4'')
R Присоединение выходного трубопровода
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
F Модуль 0
Фильтрующий модуль
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
D-25 Модуль 2
2-й клапан с регулятором давления; выходное давление: 2.5-25 мбар
VMV Модуль 3
Клапан точной регулировки
W Напряжение питания
230 В~, 50/60 Гц
R Расход
Слева направо
X Клеммные коробки
Электрическое подключение выполнено
3 Электрическое подключение 1-го клапана
Кабельный ввод M20
X Материал подключения
Установлено
PP Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
PP Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
P Принадлежности сверху клапана точной регулировки
Резьбовые заглушки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88104861 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88104861 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88104861 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
