Kromschroder VCD 1T25N/--05D-25NQSR/PPPP/PPZS — двойной электромагнитный газовый клапан — 88104835

MPN / артикул: 88104835
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88104835
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCD · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

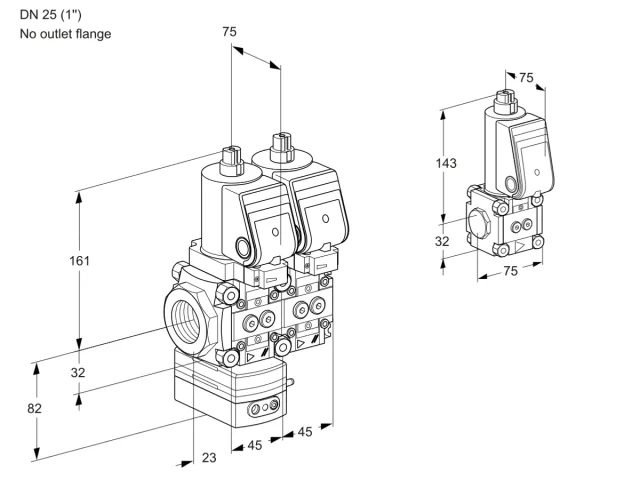

Kromschroder VCD 1T25N/--05D-25NQSR/PPPP/PPZS — двойной электромагнитный газовый клапан — 88104835

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88104835, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88104835
Типообозначение
VCD 1T25N/--05D-25NQSR/PPPP/PPZS
Серия
VCD
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор давления с двумя электромагнитными клапанами
Размер
1
Сертификация
Исполнение T
Вход
DN 25 (1'')
Присоединение входного трубопровода
Внутренняя резьба NPT
Выход
Без выходного фланца
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан с регулятором давления, выходное давление: 2.5-25 мбар
Модуль 2
2-й клапан: быстрое открытие и быстрое закрытие
Напряжение питания
120 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
Клапан запального газа VAS 1
Байпасное отверстие
6 мм
Байпасный клапан
Выходной фланец DN 10
Присоединение байпасного клапана к трубопроводу
Внутренняя резьба NPT
Датчик закрытого положения байпасного клапана
Сигнализатор закрытого положения и визуальный указатель положения
Состав
88032319, 88032320, 88019359
Единица продажи
шт
Артикул производителя
88104835
Точное исполнение

Как выбрать эту модель

VCD 1T25N/--05D-25NQSR/PPPP/PPZS

Артикул 88104835. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 21 параметров
VCD Тип
Регулятор давления с двумя электромагнитными клапанами
1 Размер
1
T Сертификация
Исполнение T
25 Вход
DN 25 (1'')
N Присоединение входного трубопровода
Внутренняя резьба NPT
- Выход
Без выходного фланца
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
D-25 Модуль 1
1-й клапан с регулятором давления, выходное давление: 2.5-25 мбар
N Модуль 2
2-й клапан: быстрое открытие и быстрое закрытие
Q Напряжение питания
120 В~, 50/60 Гц
S Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
R Расход
Слева направо
X Клеммные коробки
Электрическое подключение выполнено
PP Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
ZS Принадлежности 2-го клапана с тыльной стороны
Клапан запального газа VAS 1
6 Байпасное отверстие
6 мм
10 Байпасный клапан
Выходной фланец DN 10
N Присоединение байпасного клапана к трубопроводу
Внутренняя резьба NPT
S Датчик закрытого положения байпасного клапана
Сигнализатор закрытого положения и визуальный указатель положения

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88104835 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88104835 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88104835 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
