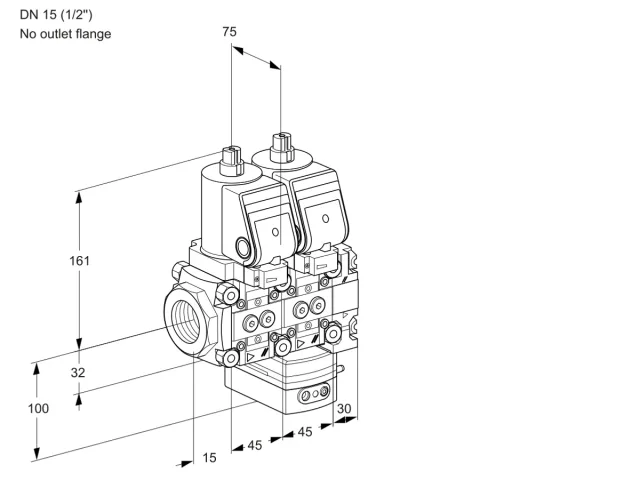

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.
Kromschroder VCH 1T15N/--05NHAVQGR/PPPP/PPPP — двойной электромагнитный газовый клапан — 88104727
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VCH · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88104727
- Типообозначение
- VCH 1T15N/--05NHAVQGR/PPPP/PPPP
- Серия
- VCH
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Регулятор расхода с двумя электромагнитными клапанами
- Размер
- 1
- Сертификация
- Исполнение T
- Вход
- DN 15 (1/2'')
- Присоединение входного трубопровода
- Внутренняя резьба NPT
- Выход
- Без выходного фланца
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 1
- 1-й клапан: быстрое открытие, быстрое закрытие
- Модуль 2
- 2-й клапан с регулятором расхода; комплект подключения управляющего давления воздуха psa: 1 адаптер NPT 1/8, 2 точки измерения давления pd и psa
- Модуль 3
- Клапан точной регулировки
- Напряжение питания
- 120 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор закрытого положения для 24 В и визуальный указатель положения
- Расход
- Слева направо
- Клеммные коробки
- Электрическое подключение выполнено
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 2-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности сверху клапана точной регулировки
- Резьбовые заглушки
- Состав
- 88017512, 88024552, 88013032
- Единица продажи
- шт
- Артикул производителя
- 88104727
Как выбрать эту модель
VCH 1T15N/--05NHAVQGR/PPPP/PPPP
Артикул 88104727. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 19 параметров
VCHТип- Регулятор расхода с двумя электромагнитными клапанами
1Размер- 1
TСертификация- Исполнение T
15Вход- DN 15 (1/2'')
NПрисоединение входного трубопровода- Внутренняя резьба NPT
-Выход- Без выходного фланца
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
NМодуль 1- 1-й клапан: быстрое открытие, быстрое закрытие
HAМодуль 2- 2-й клапан с регулятором расхода; комплект подключения управляющего давления воздуха psa: 1 адаптер NPT 1/8, 2 точки измерения давления pd и psa
VMVМодуль 3- Клапан точной регулировки
QНапряжение питания- 120 В~, 50/60 Гц
GОбратная связь- Сигнализатор закрытого положения для 24 В и визуальный указатель положения
RРасход- Слева направо
XКлеммные коробки- Электрическое подключение выполнено
PPПринадлежности 1-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 2-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 1-го клапана с тыльной стороны- 2 резьбовые заглушки
PPПринадлежности 2-го клапана с тыльной стороны- 2 резьбовые заглушки
PПринадлежности сверху клапана точной регулировки- Резьбовые заглушки
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88104727 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88104727 в ProFi.
- 88017512 88017512 Карточка пока не опубликована.
- 88024552 88024552 Карточка пока не опубликована.
- 88013032 Kromschroder VMV 1-05P — регулятор расхода газа — 88013032
