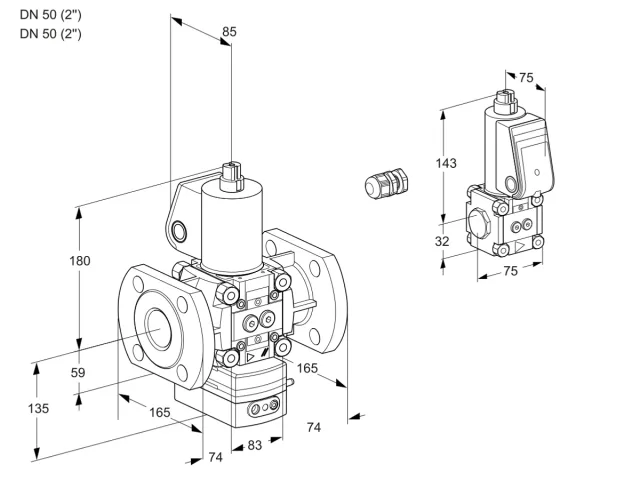

Kromschroder VAG 3E50F/50F05GEWL/ZS/PP — регулятор соотношения газ/воздух — 88104489
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VAG · Тип оборудования или детали: Регулятор с электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88104489
- Типообозначение
- VAG 3E50F/50F05GEWL/ZS/PP
- Серия
- VAG
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Регулятор соотношения газ/воздух с электромагнитным клапаном
- Размер
- 3
- Сертификация
- Сертифицировано в EU
- Вход
- DN 50 (2'')
- Присоединение входного трубопровода
- Фланец по ISO 7005
- Выход
- DN 50 (2'')
- Присоединение выходного трубопровода
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 1
- 1-й клапан с регулятором соотношения воздух/газ, подключение управляющего давления воздуха: обжимной фитинг
- Напряжение питания
- 230 В AC, 50/60 Гц
- Расход
- Справа налево
- Электрическое подключение 1-го клапана
- Кабельный ввод M20
- Материал подключения
- Установлено
- Сторона подключения
- Установлено справа от клеммной коробки
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- Клапан запального газа VAS 1
- Байпасное отверстие
- 10 мм
- Байпасный клапан
- Выходной фланец DN 10
- Присоединение байпасного клапана к трубопроводу
- Внутренняя резьба Rp
- Состав
- 88032017, 88029435
- Единица продажи
- шт
- Артикул производителя
- 88104489
Как выбрать эту модель
VAG 3E50F/50F05GEWL/ZS/PP
Артикул 88104489. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 19 параметров
VAGТип- Регулятор соотношения газ/воздух с электромагнитным клапаном
3Размер- 3
EСертификация- Сертифицировано в EU
50Вход- DN 50 (2'')
FПрисоединение входного трубопровода- Фланец по ISO 7005
50Выход- DN 50 (2'')
FПрисоединение выходного трубопровода- Фланец по ISO 7005
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
GEМодуль 1- 1-й клапан с регулятором соотношения воздух/газ, подключение управляющего давления воздуха: обжимной фитинг
WНапряжение питания- 230 В~, 50/60 Гц
LРасход- Справа налево
3Электрическое подключение 1-го клапана- Кабельный ввод M20
XМатериал подключения- Установлено
RСторона подключения- Установлено справа от клеммной коробки
PPПринадлежности 1-го клапана со стороны обзора- 2 резьбовые заглушки
ZSПринадлежности 1-го клапана с тыльной стороны- Клапан запального газа VAS 1
10Байпасное отверстие- 10 мм
10Байпасный клапан- Выходной фланец DN 10
RПрисоединение байпасного клапана к трубопроводу- Внутренняя резьба Rp
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88104489 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88104489 в ProFi.
Запчасти по Part Detective
Точная схема запчастей для 88104489 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
Подобрать запчасти по маркировкеДокументация
